Aprašymas

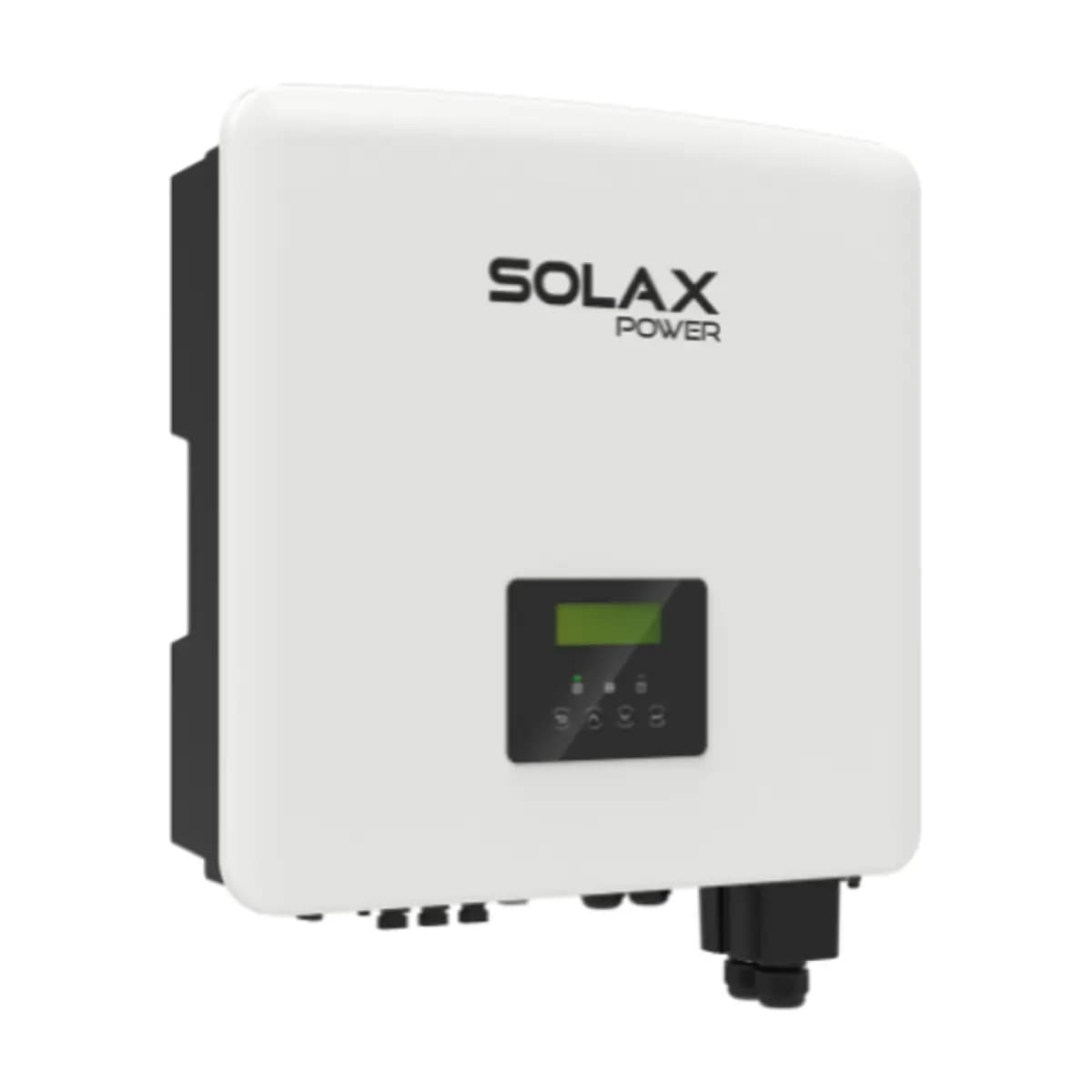

„SolaX X3-Hybrid-15.0-D“ – galingiausias standartinės G4 serijos modelis: 15 kW nominali galia, elektrinė iki 30 kWp, EPS 15 kVA. Skirtas dideliam namui su šilumos siurbliu ir pirtimi, dirbtuvėms, ūkiui ar nedidelei įmonei, kur vakarinis poreikis ir leistina generuoti galia siekia 15 kW. Nuo 15 kW PRO skiriasi vienu baterijos prievadu, dviem MPPT, IP65 korpusu ir leidžiamomis švino rūgšties baterijomis; už tai jis 8 kg lengvesnis ir paprastesnis. Skirtingai nuo mažesnių G4 modelių, išėjimas čia lygus nominalui – 15 kVA be 110 % rezervo.

Elektrinė iki 30 kWp

Trys stringai dviem MPPT: PV1 – du stringai iki 28 A (35 A trumpojo jungimo), PV2 – vienas iki 16 A. MPPT langas 180–950 V, startas 200 V, maksimali PV įtampa 1 000 V. 30 kWp elektrinė leidžia žiemos dienomis ir debesuotu metu laikyti inverterį arčiau nominalo. Nominali išėjimo srovė 21,8 A, maksimali 24,1 A fazei. Iš tinklo baterijai įkrauti – iki 20 kVA (32 A).

Baterija 15 kW galiai

Prievadas 120–800 V, 30 A. Pilnus 15 kW iš baterijos duos bokštas, kurio nominali įtampa ne mažesnė kaip 500 V: 10 modulių „T-BAT SYS-HV-S36“ (36,8 kWh, 512 V) arba 10 modulių „TSYS-HS51“ (51,2 kWh). Su 8 moduliais (409,6 V) baterija atiduoda apie 12 kW – daugeliui namų to pakanka, o pilna galia prasminga dirbtuvėms ar ūkiui. Jei reikia daugiau baterijos galios, nei leidžia 30 A, rinkitės 15 kW PRO su dviem prievadais.

Rezervas

EPS 15 kVA, perjungimas greitesnis nei 10 ms, 10 s pikas 22,5 kVA. Nesimetrinė apkrova iki 5 kW fazei. Viso objekto perjungimui – „X3-EPS Box“ (iki 63 A fazei). Didesniems objektams iki 10 inverterių jungiami lygiagrečiai (be EPS funkcijos).

Montavimas ir sauga

Korpusas 503 × 503 × 199 mm, 30 kg, IP65, ventiliatorius iki 45 dB – techninė patalpa, garažas ar lauko siena po stogeliu. Darbinė temperatūra nuo −35 °C iki +60 °C (ribojimas virš 45 °C). II tipo SPD DC ir AC pusėje, DC jungiklis, izoliacijos ir nuotėkio srovės kontrolė.

Suderinamumas ir garantija

Oficialus SolaX sąrašas: „T-BAT SYS-HV-S36“ (su X3 G4 – 4–13 modulių), „TSYS-HS51“ (3–13), „T-BAT H 3.0“ ir „T-BAT H 5.8“ (2–4; daugiau – su „BMS Parallel Box“). Ryšys RS485, DRM, CT arba skaitiklis, „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą. Garantija 5 metai, su „SolaX Cloud“ registracija – 10 metų.

Techninės specifikacijos

Galia

15 kW nominali, 15 kVA maks.; EPS 15 kVA, pikas 22,5 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 21,8 A (maks. 24,1 A)

Įtampa

PV iki 1 000 V, MPPT 180–950 V, startas 200 V; baterija 120–800 V

Srovė

2 MPPT: PV1 2 stringai iki 28 A, PV2 1 stringas 16 A; baterija 30 A; iš tinklo 20 kVA (32 A)

Suderinamumas

SolaX T-BAT SYS-HV-S36 (4–13 mod.), TSYS-HS51 (3–13), T-BAT H 3.0 / 5.8 (2–4); ličio arba švino

Komunikacija

RS485, DRM, CT daviklis arba skaitiklis; „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą

Funkcijos

EPS <10 ms, nesimetrinė apkrova iki 5 kW fazei, PV iki 30 kWp (200 %), iki 10 lygiagrečiai

Apsauga

IP65, II tipo SPD (DC ir AC), DC jungiklis, izoliacijos ir nuotėkio srovės kontrolė

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia ribojama virš 45 °C)

Matmenys (P×G×A)

503 × 199 × 503 mm

Svoris

30 kg (±1 kg)

Montavimas

Ant sienos, laikiklis komplekte; ventiliatorius, <45 dB

Komplekte

Inverteris, laikiklis, 3 poros PV jungčių, baterijos jungtys, RJ45 jungtys, AC dangtelis

Garantija

5 metai; 10 metų nemokamai prijungus prie „SolaX Cloud“ ir užregistravus (ES sąlygos)
