Aprašymas

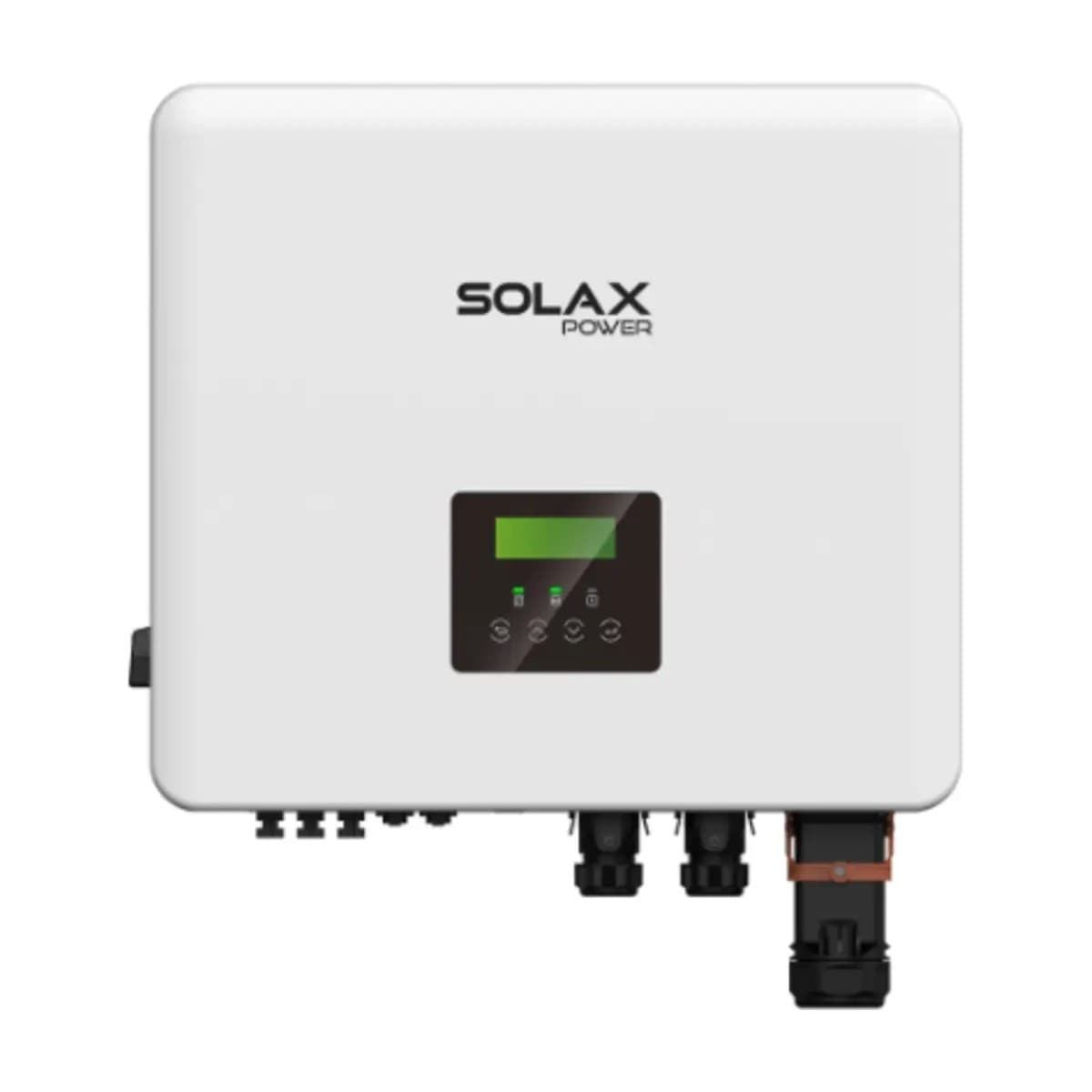

„SolaX X3-HYB-15.0-P“ – galingiausias G4 PRO serijos modelis: 15 kW nominalios galios (iki 16,5 kVA), elektrinė iki 30 kWp, EPS 15 kVA su 30 kVA piku, du baterijos prievadai ir trys MPPT. Skirtas dideliam namui, ūkiui, dirbtuvėms ar įmonei, kur reikia ir 15 kW galios, ir didelio kaupiklio (du bokštai, iki 50 A), ir rezervo su generatoriumi. Lyginant su standartiniu 15 kW G4: čia išėjimas turi 110 % rezervą (16,5 kVA prieš 15 kVA), EPS pikas 30 kVA prieš 22,5 kVA, korpusas IP66.

Baterija be kompromisų

BAT1 ir BAT2, 120–800 V (rekomenduojama apie 400 V), 30 A vienam prievadui, 2 × 25 A abiem, 50 A vienam bokštui su „2 in 1“ kabeliu (atskirai). Visiems 15 kW iš vieno bokšto per 30 A reikia 10 modulių (512 V); su „2 in 1“ kabeliu 50 A pakanka 6 modulių (307 V × 50 A ≈ 15,4 kW) – tada tikrinamas ir baterijos leistinas srovės limitas (S36 – iki 50 A). Du bokštai po 6 modulius „T-BAT SYS-HV-S36“ (22,1 kWh kiekvienas) ar „TSYS-HS51“ (30,7 kWh) po 25 A kartu duoda 15,4 kW ir 44–61 kWh talpos. Jungiamos tik ličio baterijos.

Elektrinė iki 30 kWp

Trys MPPT po 20 A (25 A trumpojo jungimo), langas 110–950 V, startas 120 V, pilna galia 330–800 V, maksimali PV įtampa 1 000 V. Nominali išėjimo srovė 21,8 A, maksimali 25,0 A fazei. Maksimalus efektyvumas 98,0 %, europinis 97,7 %. Lygiagrečiai iki 10 inverterių – 150 kW sistemoms.

Rezervas ir generatorius

EPS 15 kVA, perjungimas greitesnis nei 10 ms, 10 s pikas 30 kVA – startuoja kompresoriai, siurbliai, dirbtuvių varikliai. Generatoriaus ir mikrotinklo režimai ilgiems atjungimams. Viso objekto perjungimui – „X3-EPS Box“ (iki 63 A fazei).

Montavimas ir ryšys

Korpusas 560 × 503 × 210 mm, 38 kg, IP66, ventiliatorius iki 45 dB – techninė patalpa, garažas ar lauko siena po stogeliu. Darbinė temperatūra nuo −35 °C iki +60 °C (ribojimas virš 45 °C). II tipo SPD DC ir AC pusėje, izoliacijos ir nuotėkio srovės kontrolė, pasirinktinai AFCI. Ryšys: RS485, CAN, DRM, DI/DO, šilumos siurblio ir „DataHub“ išvadai, LCD ekranas, skaitiklis DTSU666 arba CT; „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą.

Suderinamumas ir garantija

Oficialus SolaX sąrašas PRO serijai: „T-BAT SYS-HV-S36“, „S51“, „S25“ (3–13 modulių prievade), „HV-3.0“ ir „T58“ (2–4), „S50E-D“ ir „T58 V3“ (2–6). Garantija 5 metai, su „SolaX Cloud“ registracija – 10 metų.

Techninės specifikacijos

Galia

15 kW nominali, iki 16,5 kVA; EPS 15 kVA, pikas 30 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 21,8 A (maks. 25,0 A)

Įtampa

PV iki 1 000 V, MPPT 110–950 V, startas 120 V; baterija 120–800 V (rek. apie 400 V)

Srovė

3 MPPT po 1 stringą, 20 A kiekvienas; baterija 30 A (1 prievadas), 2 × 25 A arba 50 A su „2 in 1“

Suderinamumas

SolaX T-BAT SYS-HV-S36 / S51 / S25 (3–13 mod. prievade), HV-3.0, T58 (2–4), S50E-D, T58 V3 (2–6); tik ličio

Komunikacija

RS485, CAN, DRM, DI/DO, šilumos siurblio ir „DataHub“ išvadai, LCD; „Pocket Wi-Fi + LAN“ raktas

Funkcijos

2 baterijos prievadai, EPS <10 ms, generatoriaus ir mikrotinklo režimai, PV iki 30 kWp, iki 10 lygiagrečiai

Apsauga

IP66, II tipo SPD (DC ir AC), izoliacijos ir nuotėkio srovės kontrolė, AFCI pasirinktinai

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia ribojama virš 45 °C)

Matmenys (P×G×A)

560 × 210 × 503 mm

Svoris

38 kg

Montavimas

Ant sienos, laikiklis komplekte; ventiliatorius, <45 dB

Komplekte

Inverteris, laikiklis, 3 komplektai PV jungčių, 2 poros baterijos jungčių, AC jungtis, RJ45, stebėjimo raktas

Garantija

5 metai; 10 metų nemokamai prijungus prie „SolaX Cloud“ ir užregistravus (ES sąlygos)
