Aprašymas

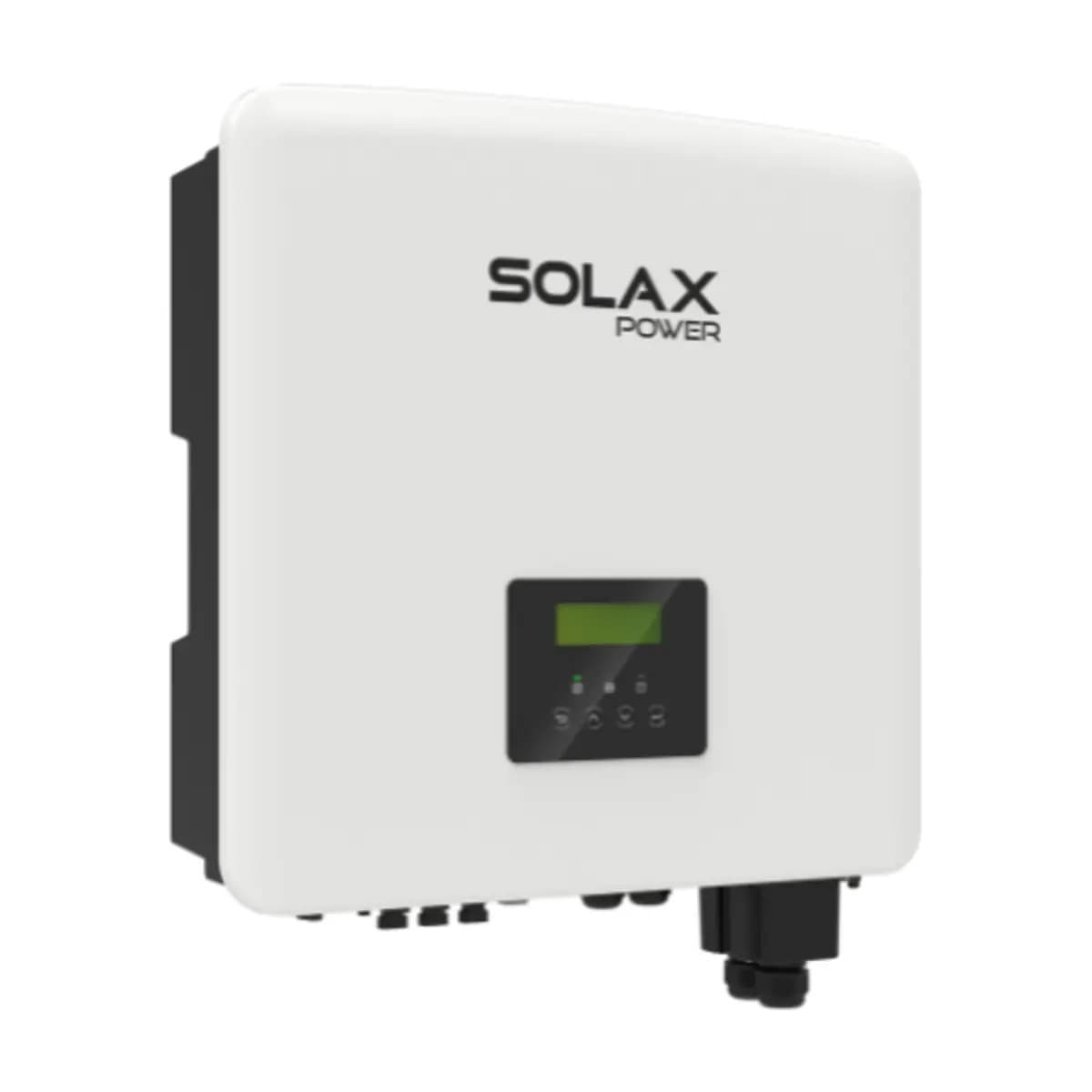

„SolaX X3-Hybrid-10.0-D“ – 10 kW (iki 11 kVA) trifazis hibridinis inverteris, dažniausiai renkamas G4 modelis namui su šilumos siurbliu: vakare jis vienu metu maitina šildymą, virtuvę ir buitį, o dieną į vieną aukštos įtampos bateriją kaupia iki 20 kWp elektrinės perteklių. Lyginant su 6 kW modeliu, čia atsiranda ventiliatorius, antras stringas pirmame MPPT ir didesnė tinklo įkrovimo galia; nuo 10 kW PRO jis skiriasi vienu baterijos prievadu, dviem MPPT ir IP65 korpusu.

Elektrinė: trys stringai dviem MPPT

Pirmas MPPT priima du stringus (iki 28 A, trumpojo jungimo 35 A), antras – vieną (16 A / 20 A). Taip prie inverterio jungiamos trys stringų grupės, pvz., dvi vienodos pietinio stogo eilės į PV1 ir rytinė arba vakarinė plokštuma į PV2. MPPT langas 180–950 V, startas nuo 200 V, maksimali rekomenduojama elektrinė 20 kWp (200 %). Saulės energija į bateriją keliauja 98,5 % efektyvumu.

Baterija: kiek modulių reikia 10 kW

Vienas baterijos prievadas, 120–800 V, iki 30 A, ličio arba švino rūgšties baterija. Baterijos galia yra srovė × įtampa, todėl, kad kaupiklis atiduotų visus 10 kW, bokšto nominali įtampa turi siekti apie 330 V – tai 7 moduliai „T-BAT SYS-HV-S36“ (25,8 kWh, 358,4 V) arba 7 moduliai „TSYS-HS51“ (35,8 kWh). Su 4–5 moduliais baterija atiduos 6–7,7 kW, o likusį poreikį padengs tinklas. Naktį pigesniu tarifu inverteris baterijai iš tinklo gali imti iki 20 kVA (32 A fazei).

Rezervas

Dingus tinklui EPS išvadas per mažiau nei 10 ms perima 10 kVA, 10 sekundžių – iki 18 kVA variklių startui. Viso namo perjungimui siūlome „X3-EPS Box“ bloką. Nesimetrinė apkrova – iki 5 kW vienai fazei.

Montavimas ir sauga

Korpusas 503 × 503 × 199 mm, 30 kg, IP65; aušinamas ventiliatoriumi (triukšmas iki 45 dB) – garažas, katilinė ar lauko siena po stogeliu. Darbinė temperatūra nuo −35 °C iki +60 °C (ribojimas virš 45 °C), II tipo SPD DC ir AC pusėje, DC jungiklis, izoliacijos ir nuotėkio srovės kontrolė.

Suderinamumas ir garantija

Oficialus SolaX sąrašas: „T-BAT SYS-HV-S36“ (su X3 G4 – 4–13 modulių), „TSYS-HS51“ (3–13), „T-BAT H 3.0“ ir „T-BAT H 5.8“ (2–4 moduliai). Ryšys RS485, DRM, CT arba skaitiklis; „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą. Lygiagrečiai – iki 10 inverterių. Garantija 5 metai, su „SolaX Cloud“ registracija – 10 metų.

Techninės specifikacijos

Galia

10 kW nominali, iki 11 kVA; EPS 10 kVA, pikas 18 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 14,5 A (maks. 16,1 A)

Įtampa

PV iki 1 000 V, MPPT 180–950 V, startas 200 V; baterija 120–800 V

Srovė

2 MPPT: PV1 2 stringai iki 28 A, PV2 1 stringas 16 A; baterija 30 A; iš tinklo 20 kVA (32 A)

Suderinamumas

SolaX T-BAT SYS-HV-S36 (4–13 mod.), TSYS-HS51 (3–13), T-BAT H 3.0 / 5.8 (2–4); ličio arba švino

Komunikacija

RS485, DRM, CT daviklis arba skaitiklis; „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą

Funkcijos

EPS <10 ms, nesimetrinė apkrova iki 5 kW fazei, PV iki 20 kWp (200 %), iki 10 lygiagrečiai

Apsauga

IP65, II tipo SPD (DC ir AC), DC jungiklis, izoliacijos ir nuotėkio srovės kontrolė

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia ribojama virš 45 °C)

Matmenys (P×G×A)

503 × 199 × 503 mm

Svoris

30 kg (±1 kg)

Montavimas

Ant sienos, laikiklis komplekte; ventiliatorius, <45 dB

Komplekte

Inverteris, laikiklis, 3 poros PV jungčių, baterijos jungtys, RJ45 jungtys, AC dangtelis

Garantija

5 metai; 10 metų nemokamai prijungus prie „SolaX Cloud“ ir užregistravus (ES sąlygos)
