Aprašymas

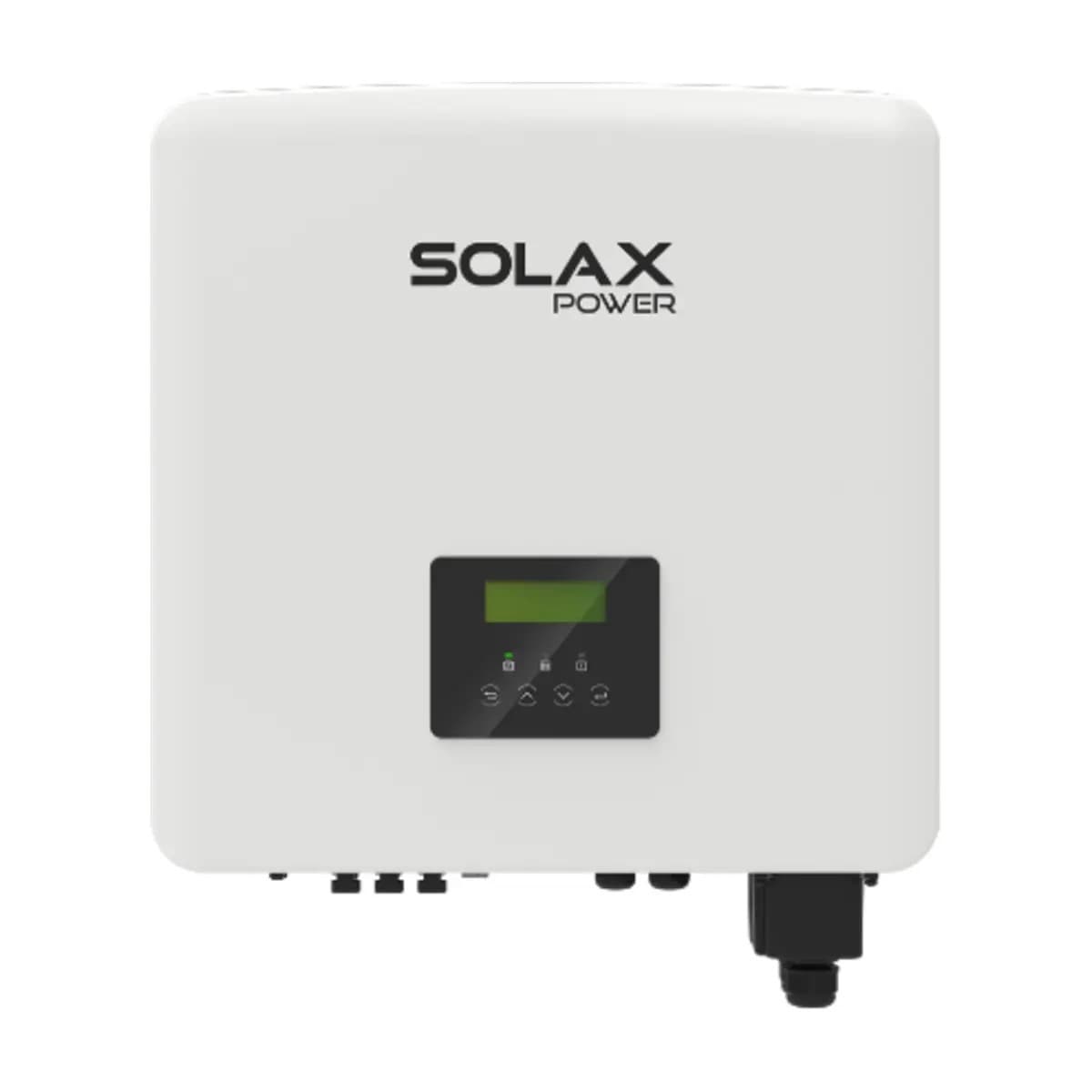

„SolaX X3-Hybrid-12.0-D“ – 12 kW (iki 13,2 kVA) trifazis hibridinis inverteris, tarpinis tarp 10 ir 15 kW modelių. Jį renkame, kai leistina generuoti galia yra 12 kW arba kai 10 kW nebeužtenka vakariniam poreikiui – didelis namas su šilumos siurbliu, elektrine pirtimi ar dirbtuvių įranga, elektrinė 15–24 kWp. Korpusas, MPPT įėjimai ir baterijos prievadas tokie patys kaip 10 kW modelio, bet išėjimo galia ir EPS pikas didesni.

Kuo skiriasi nuo 10 ir 15 kW

Nuo 10 kW modelio 12 kW skiriasi 20 % didesne išėjimo galia (nominali srovė 17,5 A, maksimali 19,3 A fazei) ir EPS piku 22,5 kVA – tokiu pat kaip 15 kW modelio. Stringų įėjimai nesikeičia: PV1 iki 28 A dviem stringais, PV2 iki 16 A vienu, todėl 24 kWp riba pasiekiama ne didesne srove, o ilgesniais stringais 180–950 V lange. Tinklo įkrovimo galia tokia pati kaip 10 ir 15 kW modelių – iki 20 kVA (32 A). Jei elektrinė ar poreikis artėja prie 15 kW, verta rinktis 15 kW modelį.

Baterijos pasirinkimas

Vienas prievadas, 120–800 V, iki 30 A, ličio arba švino rūgšties baterija. Visus 12 kW iš baterijos gausite su bokštu, kurio nominali įtampa ne mažesnė kaip 400 V: 8 moduliai „T-BAT SYS-HV-S36“ (29,4 kWh, 409,6 V) arba 8 moduliai „TSYS-HS51“ (40,9 kWh). Su mažesniu bokštu inverteris veikia, tik baterijos galia proporcingai mažesnė, o skirtumą padengia saulė arba tinklas.

Rezervas ir fazės

EPS išvadas 12 kVA, perjungimas greitesnis nei 10 ms, 10 s pikas 22,5 kVA – užtenka šilumos siurblio kompresoriui ir vandens siurbliui startuoti kartu. Nesimetrinė apkrova iki 5 kW fazei. Viso namo rezervui – „X3-EPS Box“ perjungimo blokas.

Montavimas ir sauga

Korpusas 503 × 503 × 199 mm, 30 kg, IP65, ventiliatorius (iki 45 dB) – garažas, katilinė arba lauko siena po stogeliu. Darbinė temperatūra nuo −35 °C iki +60 °C, ribojimas virš 45 °C. II tipo SPD DC ir AC pusėje, DC jungiklis, izoliacijos ir nuotėkio srovės kontrolė. Maksimalus efektyvumas 98,0 %.

Suderinamumas ir garantija

Oficialus SolaX sąrašas: „T-BAT SYS-HV-S36“ (su X3 G4 – 4–13 modulių), „TSYS-HS51“ (3–13), „T-BAT H 3.0“ ir „T-BAT H 5.8“ (2–4). Ryšys RS485, DRM, CT arba skaitiklis, „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą. Iki 10 inverterių lygiagrečiai. Garantija 5 metai, su „SolaX Cloud“ registracija – 10 metų.

Techninės specifikacijos

Galia

12 kW nominali, iki 13,2 kVA; EPS 12 kVA, pikas 22,5 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 17,5 A (maks. 19,3 A)

Įtampa

PV iki 1 000 V, MPPT 180–950 V, startas 200 V; baterija 120–800 V

Srovė

2 MPPT: PV1 2 stringai iki 28 A, PV2 1 stringas 16 A; baterija 30 A; iš tinklo 20 kVA (32 A)

Suderinamumas

SolaX T-BAT SYS-HV-S36 (4–13 mod.), TSYS-HS51 (3–13), T-BAT H 3.0 / 5.8 (2–4); ličio arba švino

Komunikacija

RS485, DRM, CT daviklis arba skaitiklis; „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą

Funkcijos

EPS <10 ms, nesimetrinė apkrova iki 5 kW fazei, PV iki 24 kWp (200 %), iki 10 lygiagrečiai

Apsauga

IP65, II tipo SPD (DC ir AC), DC jungiklis, izoliacijos ir nuotėkio srovės kontrolė

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia ribojama virš 45 °C)

Matmenys (P×G×A)

503 × 199 × 503 mm

Svoris

30 kg (±1 kg)

Montavimas

Ant sienos, laikiklis komplekte; ventiliatorius, <45 dB

Komplekte

Inverteris, laikiklis, 3 poros PV jungčių, baterijos jungtys, RJ45 jungtys, AC dangtelis

Garantija

5 metai; 10 metų nemokamai prijungus prie „SolaX Cloud“ ir užregistravus (ES sąlygos)
