Aprašymas

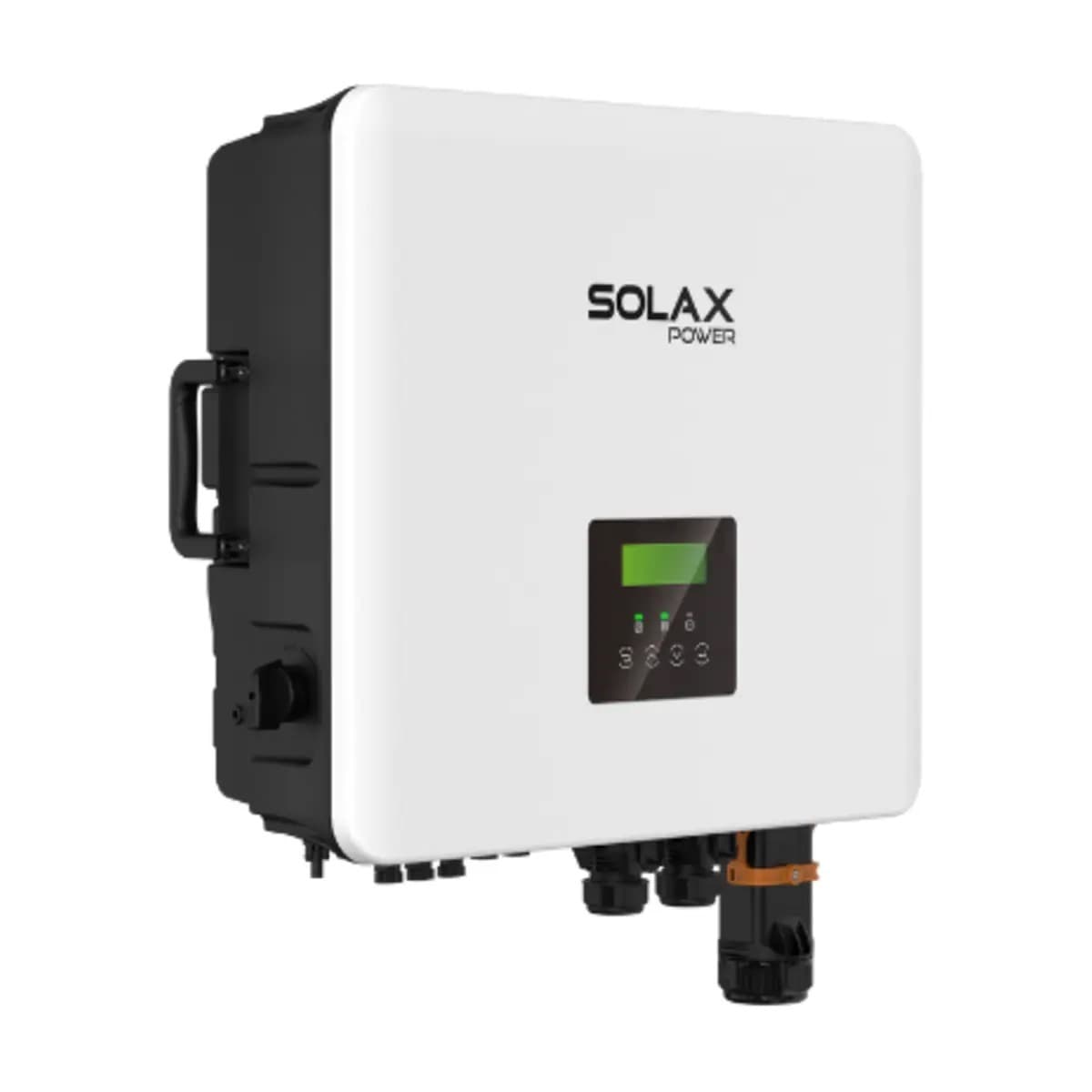

„SolaX X3-HYB-12.0-P“ – 12 kW (iki 13,2 kVA) G4 PRO serijos trifazis hibridinis inverteris su dviem baterijos prievadais ir trimis MPPT. Nuo 10 kW PRO jis skiriasi didesne galia, 24 kWp elektrinės riba, 24 kVA EPS piku ir ventiliatoriumi; nuo 15 kW PRO – tik galia ir srove, korpusas tas pats. Renkamas namui su 12 kW leistina galia, kuriame yra šilumos siurblys ir planuojamas didelis kaupiklis, arba nedidelei įmonei, kuriai svarbus rezervas su generatoriumi.

Baterija: du bokštai arba vienas su 50 A

Du prievadai 120–800 V (rekomenduojama apie 400 V): 30 A vienam, 2 × 25 A dviem, 50 A vienam bokštui su „2 in 1“ kabeliu (atskirai). Visus 12 kW iš vieno bokšto per 30 A gausite nuo 8 modulių (409,6 V), o su „2 in 1“ kabeliu tie patys 8 moduliai 50 A srove duoda daugiau, nei inverteris gali atiduoti – galią riboja nebe baterija. Du bokštai po 5 modulius (256 V × 25 A ≈ 6,4 kW kiekvienas) kartu duoda 12,8 kW. Jungiamos tik ličio baterijos.

Elektrinė iki 24 kWp

Trys MPPT po 20 A (25 A trumpojo jungimo), langas 110–950 V, startas 120 V, pilna galia 330–800 V. Trys stringai ant trijų plokštumų arba du ilgi pietiniai stringai ir trumpas trečias. Nominali išėjimo srovė 17,5 A, maksimali 20,0 A fazei. Maksimalus efektyvumas 98,0 %, europinis 97,7 %.

Rezervas

EPS 12 kVA, perjungimas greitesnis nei 10 ms, 10 s pikas 24 kVA – dvigubas nominalas startuojantiems varikliams. Generatoriaus ir mikrotinklo režimai ilgiems atjungimams. Viso objekto perjungimui – „X3-EPS Box“. Lygiagrečiai – iki 10 inverterių.

Montavimas ir ryšys

Korpusas 560 × 503 × 210 mm, 38 kg, IP66, ventiliatorius (triukšmas iki 45 dB) – techninė patalpa, garažas, lauko siena po stogeliu. Darbinė temperatūra nuo −35 °C iki +60 °C (ribojimas virš 45 °C). II tipo SPD DC ir AC pusėje, izoliacijos ir nuotėkio srovės kontrolė, pasirinktinai AFCI. Ryšys: RS485, CAN, DRM, DI/DO, šilumos siurblio ir „DataHub“ išvadai, LCD ekranas, skaitiklis DTSU666 arba CT; „SolaX Cloud“ per „Pocket Wi-Fi + LAN“ raktą.

Suderinamumas ir garantija

Oficialus SolaX sąrašas PRO serijai: „T-BAT SYS-HV-S36“, „S51“, „S25“ (3–13 modulių prievade), „HV-3.0“ ir „T58“ (2–4), „S50E-D“ ir „T58 V3“ (2–6). Garantija 5 metai; prijungus prie „SolaX Cloud“ ir užregistravus – 10 metų.

Techninės specifikacijos

Galia

12 kW nominali, iki 13,2 kVA; EPS 12 kVA, pikas 24 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 17,5 A (maks. 20,0 A)

Įtampa

PV iki 1 000 V, MPPT 110–950 V, startas 120 V; baterija 120–800 V (rek. apie 400 V)

Srovė

3 MPPT po 1 stringą, 20 A kiekvienas; baterija 30 A (1 prievadas), 2 × 25 A arba 50 A su „2 in 1“

Suderinamumas

SolaX T-BAT SYS-HV-S36 / S51 / S25 (3–13 mod. prievade), HV-3.0, T58 (2–4), S50E-D, T58 V3 (2–6); tik ličio

Komunikacija

RS485, CAN, DRM, DI/DO, šilumos siurblio ir „DataHub“ išvadai, LCD; „Pocket Wi-Fi + LAN“ raktas

Funkcijos

2 baterijos prievadai, EPS <10 ms, generatoriaus ir mikrotinklo režimai, PV iki 24 kWp, iki 10 lygiagrečiai

Apsauga

IP66, II tipo SPD (DC ir AC), izoliacijos ir nuotėkio srovės kontrolė, AFCI pasirinktinai

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia ribojama virš 45 °C)

Matmenys (P×G×A)

560 × 210 × 503 mm

Svoris

38 kg

Montavimas

Ant sienos, laikiklis komplekte; ventiliatorius, <45 dB

Komplekte

Inverteris, laikiklis, 3 komplektai PV jungčių, 2 poros baterijos jungčių, AC jungtis, RJ45, stebėjimo raktas

Garantija

5 metai; 10 metų nemokamai prijungus prie „SolaX Cloud“ ir užregistravus (ES sąlygos)
