Aprašymas

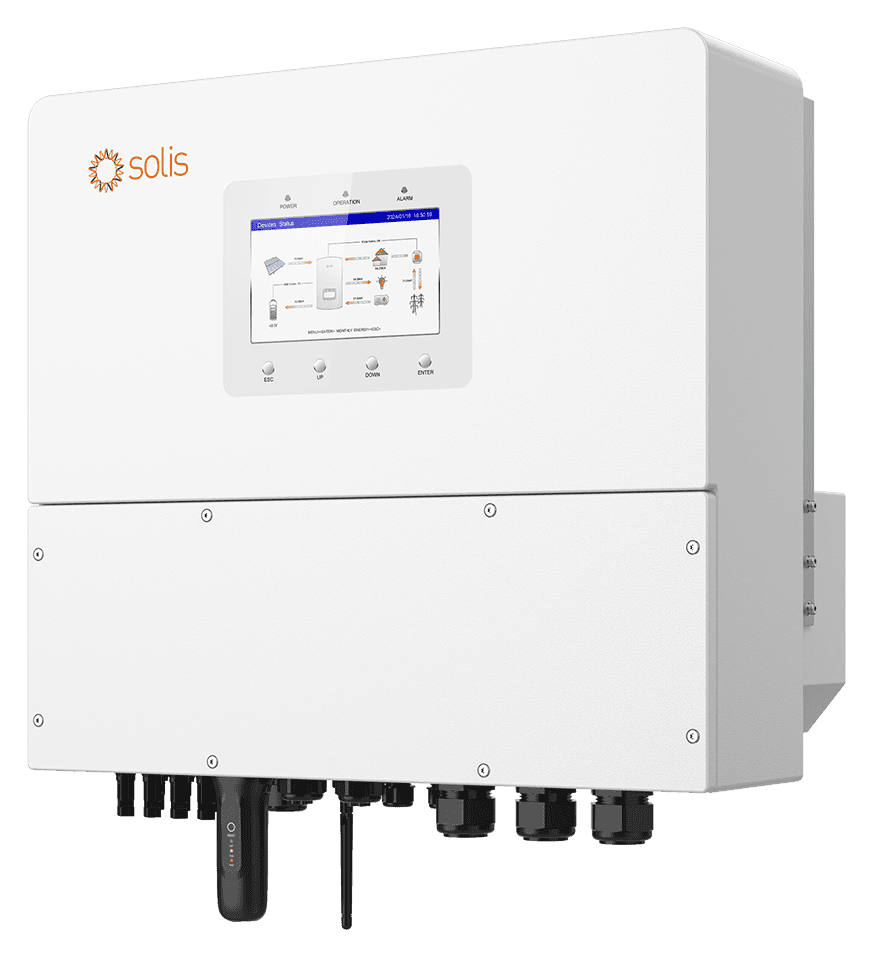

„Solis S6-EH3P20K-H“ – galingiausias šeimos narys, trifazis 20 kW hibridinis inverteris aukštos įtampos (120–800 V) baterijai. Jis skirtas įmonei, ūkiui ar dideliam namui su 20 kW leidimu ir 20–32 kW elektrine arba kaip modulis didesnei sistemai – šeši lygiagretūs inverteriai duoda 120 kW. Korpusas toks pat kaip 15 kW modelio – skiriasi galia, srovės ir elektrinės dydis. IP66, montuojamas ant sienos techninėje patalpoje arba lauke.

Galia verslo elektrinei

Vardinė galia 20 kW (20 kVA), išėjimo srovė 30,4 A fazėje – didžiausia šeimoje. Keturi MPPT po vieną 20 A grandinę leidžia išdėlioti modulius keliais šlaitais: imama iki 32 kW, prijungti rekomenduojama iki 40 kW; visa galia 300–850 V, įėjimas iki 1 000 V. Perteklius padeda dirbtuvėms ar sandėliui išlaikyti gamybą apniukusiomis dienomis.

Baterija, rezervas ir generatorius

Baterijos langas 120–800 V, srovė iki 50 A, įkrovimo galia iki 20 kW – visa galia tik su ne žemesnės kaip 400 V kaupikliu, modulių skaičių parenkame pagal galią. Rezervas perjungiamas per mažiau nei 10 ms (lygiagrečioje sistemoje – 20 ms), atiduoda 20 kW, pagal duomenų lapą 10 s atlaiko 1,6 karto perkrovą; vienai fazei – iki 8 kW (40 %). Generatorius iki 20 kW jungiamas į GEN prievadą ir paleidžiamas sausuoju kontaktu; palaikoma TOU, SG Ready ir EMS/VPP.

Suderinamumas ir lygiagretus jungimas

„Solis“ sąraše (GLOBAL-V3.6) S6-EH3P(12-20)K-H nurodytas su BYD Battery-Box Premium HVS/HVM/HVL, Pylontech Force H1/H2/H3, Dyness Tower, Tower Pro ir PowerRack HV, LG, Pytes HV48100/HV48300 ir kitomis baterijomis; ryšys – CAN-BMS arba RS485. Lygiagrečiai jungiami iki 6 to paties modelio inverterių, kiekvienam – savas kaupiklis, nes baterijos prievadas tarp inverterių nesujungiamas. Nesuderinama baterija panaikina garantiją.

Montavimas verslo objekte

Korpusas kaip 15 kW modelio – 563 × 250 × 546 mm (plotis × gylis × aukštis), 35,2 kg. Ventiliatoriai kelia iki 65 dB – montuokite skydinėje, techninėje patalpoje ar lauke; veikia −25…+60 °C. 7 colių LCD, Wi-Fi ir LAN integruoti – įrenginys jungiamas į objekto tinklą ir „SolisCloud“; komplekte duomenų kaupiklis ir „Eastron“ skaitiklis arba srovės gnybtai, daugiau nei trims lygiagretiems inverteriams – atskiras skaitiklio rinkinys. Garantija Europoje – 5 metai, pratęsimas pagal „Solis“ sąlygas.

Techninės specifikacijos

Galia

20 kW (20 kVA); elektrinė iki 32 kW, rekomenduojama iki 40 kW modulių; baterija 20 kW

Fazės

Trifazis, 3/N/PE, 380/400 V, 50/60 Hz; nesimetrinė apkrova iki 8 kW (40 %) fazei

Srovė

AC 30,4 A vardinė, iš tinklo iki 45,6 A; PV 20 A grandinei (Isc 30 A); baterija 50 A

Įtampa

PV 200–850 V (visa galia 300–850 V, iki 1 000 V, startas 160 V), 4 MPPT; baterija 120–800 V

Funkcijos

Rezervas < 10 ms; GEN prievadas 20 kW; TOU, SG Ready, EMS/VPP; iki 6 lygiagrečiai; 97,7 %

Suderinamumas

Solis GLOBAL-V3.6 sąrašas: BYD HVS/HVM/HVL, Pylontech Force H, Dyness Tower/Tower Pro ir kt.

Komunikacija

Wi-Fi, LAN, Bluetooth + SolisCloud; CAN-BMS, CAN lygiagretus ×2, RS485 ×2, DI, DO ×3; 7" LCD

Apsauga

IP66; DC jungiklis; izoliacijos ir liekamosios srovės kontrolė; AFCI 2.0, SPD II pasirenkami

Darbinė temperatūra

nuo −25 °C iki +60 °C; drėgmė 0–100 %

Matmenys (P×G×A)

563 × 250 × 546 mm

Svoris

35,2 kg

Montavimas

Ant sienos, plokštė ir 4 M10×70 inkarai komplekte; techninėje patalpoje ar lauke; iki 65 dB

Garantija

5 m. pagal Solis Europos sąlygas (virš 10 kW); pratęsimas pagal gamintoją

Komplekte

Inverteris, plokštė, duomenų kaupiklis, Eastron skaitiklis arba 3 CT, PV MC4, CAN kabelis
