Aprašymas

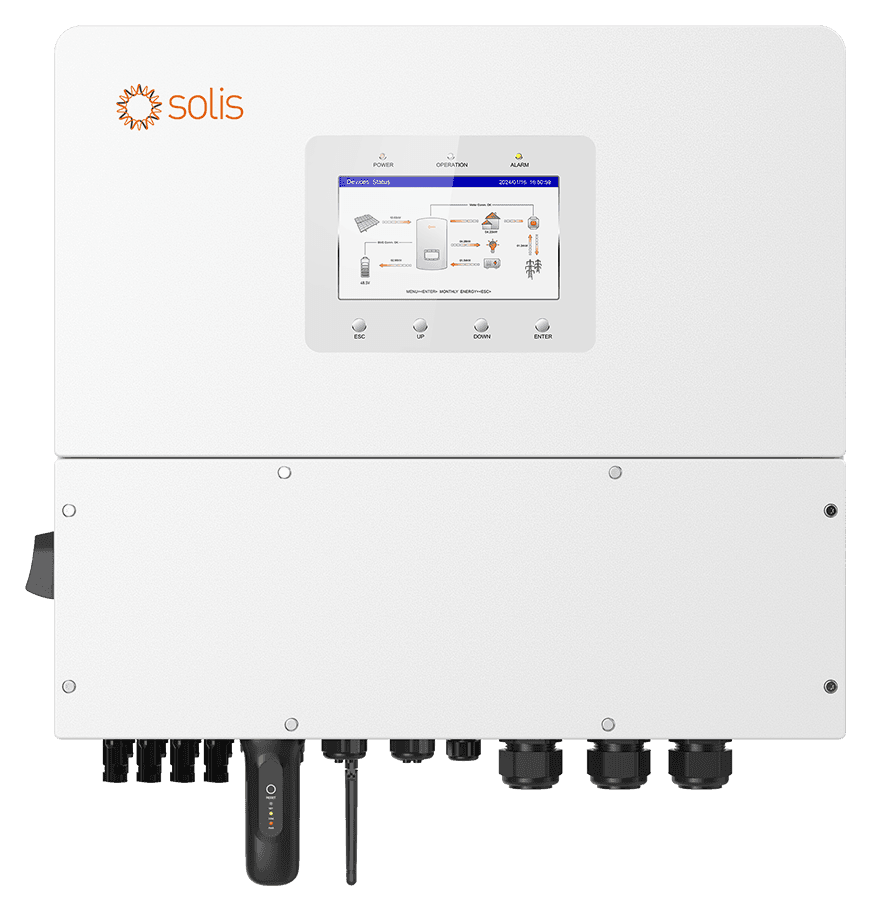

„Solis S6-EH3P15K-H“ – trifazis 15 kW hibridinis inverteris aukštos įtampos (120–800 V) baterijai, mažesnis iš dviejų mūsų siūlomų S6-EH3P(12-20)K-H platformos modelių. Jis skirtas dideliam namui su šilumos siurbliu, ūkiui ar dirbtuvėms, kur leistinoji generuoti galia yra 15 kW, o elektrinė – 15–24 kW. Nuo 10 ir 12 kW modelių skiriasi 7 colių ekranu, integruotu Wi-Fi ir LAN, generatoriaus prievadu ir ventiliatoriais. IP66 korpusas kabinamas ant sienos techninėje patalpoje arba lauke.

Galia ir elektrinės dydis

Vardinė galia 15 kW (15 kVA), išėjimo srovė 22,8 A fazėje. Keturi MPPT po vieną grandinę priima po 20 A, visa galia pasiekiama 300–850 V diapazone, įėjimas – iki 1 000 V. Iš modulių naudojama iki 24 kW, prijungti rekomenduojama ne daugiau kaip 30 kW. Jei leidimas ar vakaro apkrovos viršija 15 kW, rinkitės 20 kW modelį – korpusas ir svoris tie patys.

Baterija, rezervas ir generatorius

Baterijos langas 120–800 V, srovė iki 50 A, įkrovimo galia iki 15 kW – visa galia pasiekiama su ne žemesnės kaip 300 V baterija. Dingus tinklui rezervinė linija perjungiama per mažiau nei 10 ms, atiduoda 15 kW ir pagal duomenų lapą 10 s atlaiko 1,6 karto didesnę perkrovą; vienai fazei – iki 6 kW (40 %). Trifazis generatorius iki 15 kW jungiamas į atskirą GEN prievadą ir paleidžiamas sausuoju kontaktu. Įkrovimas planuojamas pagal tarifų laikus, palaikoma SG Ready šilumos siurblio ir EMS integracija.

Suderinamumas su baterijomis

Oficialiame „Solis“ sąraše (GLOBAL-V3.6) S6-EH3P(12-20)K-H nurodytas su BYD Battery-Box Premium HVS/HVM, Pylontech Force H1/H2/H3, Dyness Tower, Tower Pro TP7–TP19 ir PowerRack HV, LG, Pytes ir kitomis baterijomis; ryšys – CAN-BMS arba RS485. Nesuderinama baterija panaikina garantiją, todėl kaupiklio modelį patikriname prieš užsakymą.

Montavimas, ryšys ir garantija

Matmenys 563 × 250 × 546 mm (plotis × gylis × aukštis), svoris 35,2 kg, inkariniai M10 varžtai komplekte. Ventiliatoriai kelia iki 65 dB – montuokite techninėje patalpoje ar lauke; veikia −25…+60 °C. 7 colių LCD, „Bluetooth“, Wi-Fi ir LAN integruoti; duomenų kaupiklis ir „Eastron“ skaitiklis arba srovės gnybtai – komplekte pagal konfigūraciją. Integruotas DC jungiklis; AFCI ir II tipo ribotuvai pasirenkami. Gamintojo garantija Europoje – 5 metai, pratęsimas pagal „Solis“ sąlygas.

Techninės specifikacijos

Galia

15 kW (15 kVA); elektrinė iki 24 kW, rekomenduojama iki 30 kW modulių; baterija 15 kW

Fazės

Trifazis, 3/N/PE, 380/400 V, 50/60 Hz; nesimetrinė apkrova iki 6 kW (40 %) fazei

Srovė

AC 22,8 A vardinė, iš tinklo iki 34,2 A; PV 20 A grandinei (Isc 30 A); baterija 50 A

Įtampa

PV 200–850 V (visa galia 300–850 V, iki 1 000 V, startas 160 V), 4 MPPT; baterija 120–800 V

Funkcijos

Rezervas < 10 ms; GEN prievadas 15 kW; TOU, SG Ready, EMS/VPP; iki 6 lygiagrečiai; 97,7 %

Suderinamumas

Solis GLOBAL-V3.6 sąrašas: BYD HVS/HVM, Pylontech Force H, Dyness Tower/Tower Pro, LG ir kt.

Komunikacija

Wi-Fi, LAN, Bluetooth + SolisCloud; CAN-BMS, CAN lygiagretus ×2, RS485 ×2, DI, DO ×3; 7" LCD

Apsauga

IP66; DC jungiklis; izoliacijos ir liekamosios srovės kontrolė; AFCI 2.0, SPD II pasirenkami

Darbinė temperatūra

nuo −25 °C iki +60 °C; drėgmė 0–100 %

Matmenys (P×G×A)

563 × 250 × 546 mm

Svoris

35,2 kg

Montavimas

Ant sienos, plokštė ir 4 M10×70 inkarai komplekte; techninėje patalpoje ar lauke; iki 65 dB

Garantija

5 m. pagal Solis Europos sąlygas (virš 10 kW); pratęsimas pagal gamintoją

Komplekte

Inverteris, plokštė, duomenų kaupiklis, Eastron skaitiklis arba 3 CT, PV MC4, CAN kabelis
