Aprašymas

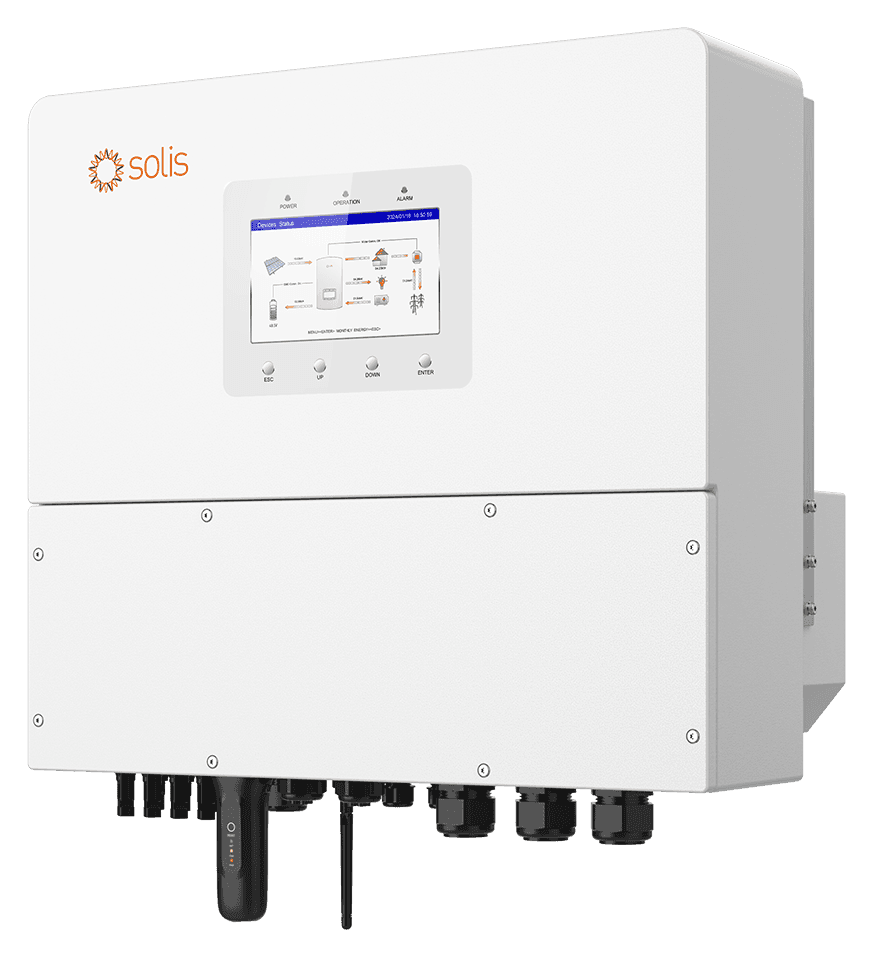

„Solis S6-EH3P12K-H-EU(21A)“ – trifazis 12 kW hibridinis inverteris aukštos įtampos (120–700 V) baterijai. Tai ta pati kompaktiška platforma kaip 10 kW modelio – be ventiliatorių, su LED indikatoriumi – bet namui, kurio leistinoji generuoti galia yra 12 kW, o elektrinė siekia 16–19 kW. Rinkitės jį, kai 10 kW nebepakanka, o 15 kW modelio ventiliatoriai ir generatoriaus prievadas nereikalingi. IP66 korpusas kabinamas ant sienos patalpoje arba lauke.

Didžiausia grandinės srovė šeimoje

Vardinė galia 12 kW (12 kVA), išėjimo srovė 18,2 A fazėje. Keturi MPPT po vieną grandinę priima po 21 A (trumpojo jungimo – 31,5 A) – daugiau nei 15 ir 20 kW modeliuose (20 A), todėl tinka didesnės srovės moduliams. Visa galia 250–850 V diapazone, įėjimas iki 1 000 V; iš modulių naudojama iki 19,2 kW, prijungti rekomenduojama ne daugiau kaip 24 kW.

Rezervas namui su šilumos siurbliu

Baterijos langas 120–700 V – platesnis nei 10 kW modelio; galia iki 12 kW, srovė iki 50 A, visi 12 kW – tik su aukštesnės įtampos baterija. Dingus tinklui rezervas atsistato per mažiau nei 10 ms, o 12 kW užtenka šilumos siurbliui ir virtuvės technikai vienu metu; 1,6 karto perkrova 60 s dengia paleidimo sroves. Vienai fazei – iki 6 kW, vienfazius prietaisus skirstykite po fazes; iš tinklo imama iki 27,3 A fazėje. GEN prievado nėra, generatorius jungiamas per ATS; lygiagrečiai – iki 6 vienodų inverterių, kiekvienas su sava baterija.

Suderinamumas su baterijomis

Baterijų sąrašas tas pats kaip 10 kW modelio: „Solis“ sąraše (GLOBAL-V3.6) S6-EH3P(3-12)K-H-EU grupė patvirtinta su BYD Battery-Box Premium HVS/HVM, Pylontech Force H1/H2/H3, Dyness Tower, Tower Pro ir PowerRack HV, LG, Pytes; ryšys su BMS – CAN arba RS485. Nesuderinama baterija panaikina garantiją – modelį patikriname prieš užsakymą.

Montavimas, ryšys ir garantija

Korpusas kaip 10 kW modelio: pagal gamintojo vadovą 563 × 209 × 412 mm (plotis × gylis × aukštis; duomenų lape gylis – 230 mm), 34,5 kg. Be ventiliatorių, iki 46,9 dB – gali kabėti katilinėje prie gyvenamųjų patalpų; veikia −25…+60 °C, IP66 tinka ir lauke. LED indikatorius, nustatymai per „Bluetooth“ ir „SolisCloud“; stebėjimui internetu – atskirai užsakomas „Solis“ kaupiklis. Galia viršija 10 kW, todėl garantija Europoje – 5 metai, pratęsimas pagal „Solis“ sąlygas.

Techninės specifikacijos

Galia

12 kW (12 kVA); elektrinė iki 19,2 kW, rekomenduojama iki 24 kW modulių; baterija 12 kW

Fazės

Trifazis, 3/N/PE, 380/400 V, 50/60 Hz; nesimetrinė apkrova iki 6 kW fazei

Srovė

AC 18,2 A vardinė, iš tinklo iki 27,3 A; PV 21 A grandinei (Isc 31,5 A); baterija 50 A

Įtampa

PV 200–850 V (visa galia 250–850 V, iki 1 000 V, startas 160 V), 4 MPPT; baterija 120–700 V

Funkcijos

Rezervas < 10 ms, 1,6× 60 s; generatorius per ATS; iki 6 lygiagrečiai; efektyvumas 97,85 %

Suderinamumas

Solis GLOBAL-V3.6 sąrašas: BYD HVS/HVM, Pylontech Force H, Dyness Tower/Tower Pro, LG ir kt.

Komunikacija

CAN / RS485 (BMS, skaitiklis), Bluetooth + SolisCloud; LED; Wi-Fi/LAN/4G kaupiklis atskirai

Apsauga

IP66; DC jungiklis; izoliacijos ir liekamosios srovės kontrolė; AFCI 2.0, SPD II pasirenkami

Darbinė temperatūra

nuo −25 °C iki +60 °C; drėgmė 0–100 %

Matmenys (P×G×A)

563 × 209 × 412 mm (vadovas V1.1; duomenų lape gylis 230 mm)

Svoris

34,5 kg

Montavimas

Ant sienos, plokštė komplekte; patalpoje ar lauke; be ventiliatorių, iki 46,9 dB

Garantija

5 m. pagal Solis Europos sąlygas (virš 10 kW); pratęsimas pagal gamintoją

Komplekte

Inverteris, plokštė, 3 CT, Eastron SDM630MCT, PV/AC/baterijos kištukai, CAN kabelis
