Aprašymas

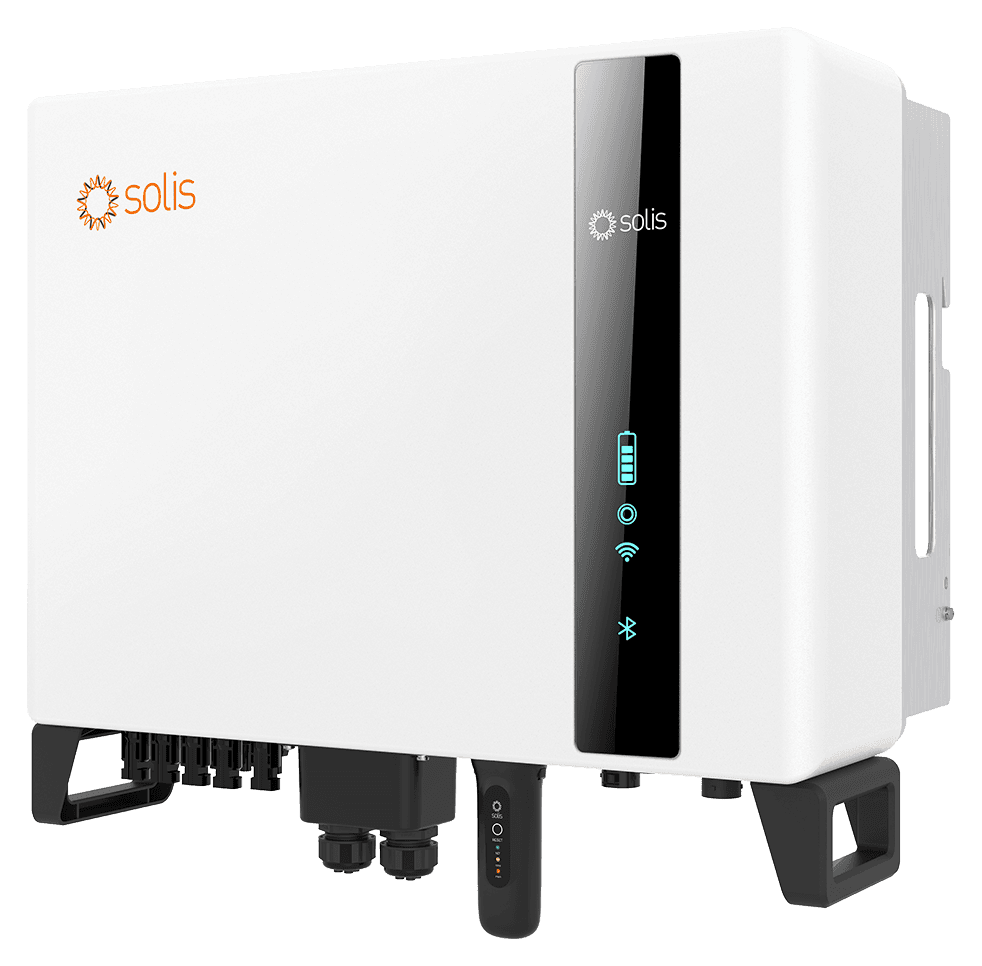

„Solis S6-EH3P10K-H-EU“ – trifazis 10 kW hibridinis inverteris aukštos įtampos (120–600 V) baterijai. Tai variantas įprastam namui, kurio leistinoji generuoti galia yra 10 kW, o ant stogo planuojama 10–16 kW elektrinė; vienintelis S6-EH3P-H modelis su 10 metų gamintojo garantija. IP66 korpusas be ventiliatorių kabinamas ant sienos garaže, katilinėje ar lauke.

Galia ir elektrinės dydis

Vardinė galia 10 kW (10 kVA), išėjimo srovė 15,2 A fazėje. Keturi MPPT sekikliai po vieną grandinę priima po 16 A (trumpojo jungimo – 24 A); visa galia pasiekiama 250–850 V diapazone, įėjimas – iki 1 000 V. Iš modulių naudojama iki 16 kW, prijungti rekomenduojama ne daugiau kaip 20 kW; grandines galima skirstyti į kelias stogo kryptis. Jei elektrinė didesnė arba vakaro apkrovos viršija 10 kW, rinkitės 12 kW variantą – ta pati platforma, bet 21 A grandinės srovė.

Baterija ir rezervinis maitinimas

Baterijos langas 120–600 V (leidžiama iki 700 V), įkrovimo ir iškrovimo galia iki 10 kW, srovė iki 50 A – visi 10 kW pasiekiami tik su aukštesnės įtampos baterija. Dingus tinklui rezervinė linija perjungiama per mažiau nei 10 ms, atiduoda 10 kW ir 60 s atlaiko 1,6 karto didesnę perkrovą; vienai fazei – iki 5 kW. Iš tinklo inverteris ima iki 22,7 A fazėje. Generatorius jungiamas tinklo pusėje per ATS; lygiagrečiai jungiami iki 6 vienodų inverterių, kiekvienam – atskira baterija.

Suderinamumas su baterijomis

Oficialiame „Solis“ sąraše (GLOBAL-V3.6) S6-EH3P(3-12)K-H-EU nurodytas su BYD Battery-Box Premium HVS/HVM, Pylontech Force H1/H2/H3, Dyness Tower, Tower Pro TP7–TP19 ir PowerRack HV, LG, Pytes ir kitomis baterijomis; ryšys su BMS – CAN arba RS485. Nesuderinama baterija panaikina inverterio garantiją, todėl kaupiklio modelį patikriname prieš užsakymą.

Montavimas, ryšys ir garantija

Pagal gamintojo vadovą matmenys 563 × 209 × 412 mm (plotis × gylis × aukštis), svoris 34,7 kg; triukšmas iki 46,9 dB, veikia −25…+60 °C. Būseną rodo LED, nustatymai – per „Bluetooth“ ir „SolisCloud“ programėlę; stebėjimui internetu reikia atskirai įsigyjamo „Solis“ duomenų kaupiklio (Wi-Fi, LAN ar 4G). Komplekte plokštė, srovės gnybtai, „Eastron“ skaitiklis, kištukai ir CAN kabelis. Integruotas DC jungiklis; AFCI ir II tipo viršįtampių ribotuvai – pasirenkami. Gamintojo garantija Europoje – 10 metų.

Techninės specifikacijos

Galia

10 kW (10 kVA); elektrinė iki 16 kW, rekomenduojama iki 20 kW modulių; baterija 10 kW

Fazės

Trifazis, 3/N/PE, 380/400 V, 50/60 Hz; nesimetrinė apkrova iki 5 kW fazei

Srovė

AC 15,2 A vardinė, iš tinklo iki 22,7 A; PV 16 A grandinei (Isc 24 A); baterija 50 A

Įtampa

PV 200–850 V (visa galia 250–850 V, iki 1 000 V, startas 160 V), 4 MPPT; baterija 120–600 V

Funkcijos

Rezervas < 10 ms, 1,6× 60 s; generatorius per ATS; iki 6 lygiagrečiai; efektyvumas 97,9 %

Suderinamumas

Solis GLOBAL-V3.6 sąrašas: BYD HVS/HVM, Pylontech Force H, Dyness Tower/Tower Pro, LG ir kt.

Komunikacija

CAN / RS485 (BMS, skaitiklis), Bluetooth + SolisCloud; LED; Wi-Fi/LAN/4G kaupiklis atskirai

Apsauga

IP66; DC jungiklis; izoliacijos ir liekamosios srovės kontrolė; AFCI 2.0, SPD II pasirenkami

Darbinė temperatūra

nuo −25 °C iki +60 °C; drėgmė 0–100 %

Matmenys (P×G×A)

563 × 209 × 412 mm (gamintojo vadovas V1.1)

Svoris

34,7 kg (gamintojo vadovas V1.1)

Montavimas

Ant sienos, plokštė komplekte; patalpoje ar lauke; be ventiliatorių, iki 46,9 dB

Garantija

10 m. pagal Solis Europos sąlygas (iki 10 kW imtinai); pratęsimas pagal gamintoją

Komplekte

Inverteris, plokštė, 3 CT, Eastron SDM630MCT, PV/AC/baterijos kištukai, CAN kabelis
