Aprašymas

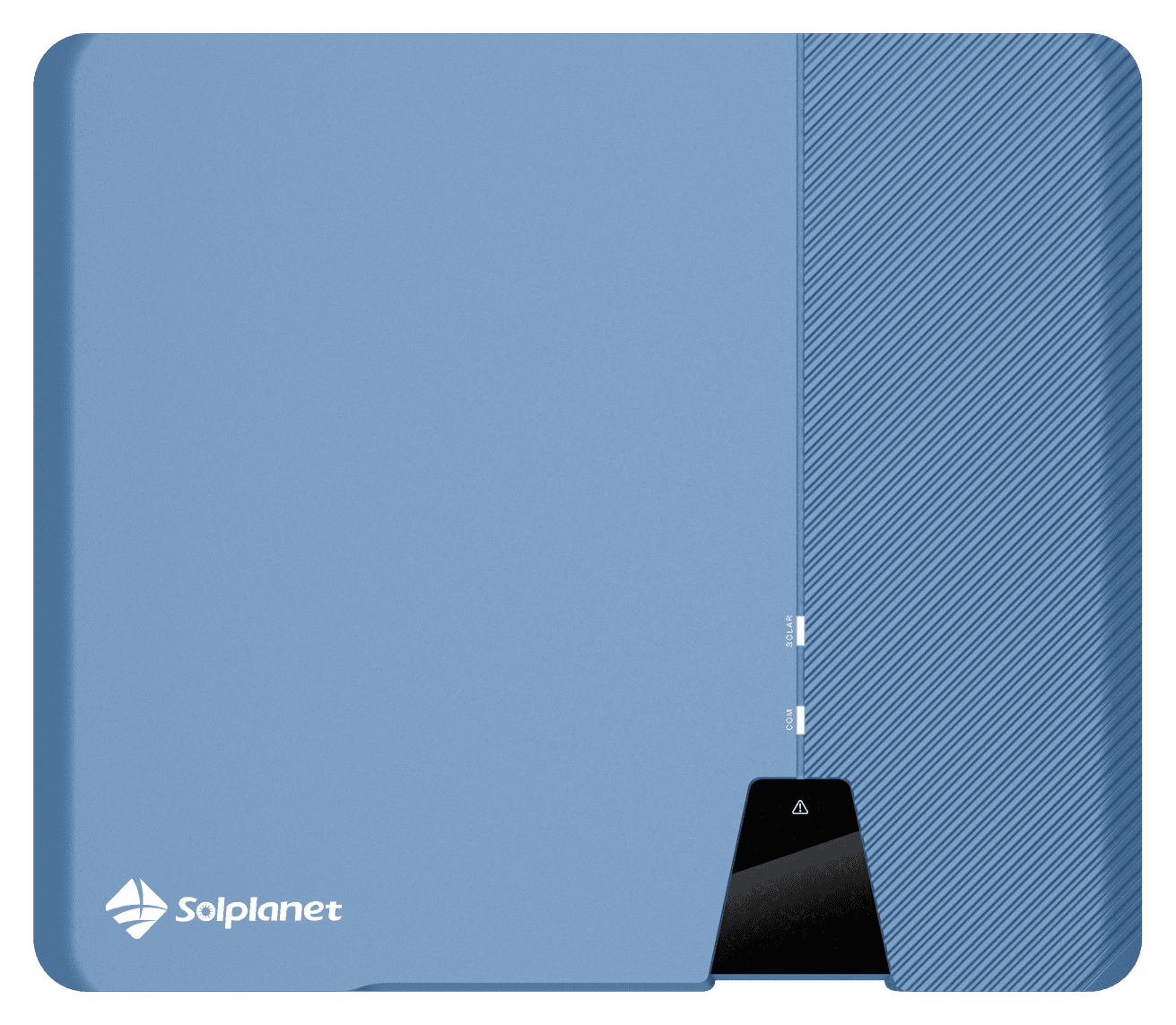

„Solplanet ASW20K-LT-G2 Pro“ – didžiausias serijos modelis: 20 kW trifazis tinklo inverteris, priimantis iki 30 kWp modulių keturiomis stygomis. Jis skirtas ūkiui, gamybinėms dirbtuvėms, parduotuvei, sandėliui ar daugiabučio bendroms reikmėms, kur dienos vartojimas siekia dešimtis kilovatvalandžių, o prijungimo galia leidžia 20 kW. Į 3/N/PE 400 V tinklą atiduoda iki 31,9 A fazei; korpusas tas pats kaip visos serijos – 503 × 183 × 435 mm, 17 kg, IP66, su ventiliatoriumi. Baterija prie šio inverterio nejungiama.

30 kWp dviem MPPT

Abu įvadai po dvi stygas, 32 A darbinės ir 48 A trumpojo jungimo srovės, todėl 30 kWp sutalpinami keturiomis stygomis, o dvi skirtingos orientacijos dirba atskirai. Pilna galia atiduodama esant 400–850 V stygos įtampai, MPPT diapazonas 150–1 000 V, didžiausia įtampa 1 100 V. 150 % perdengimas naudingas rudenį ir žiemą, kai moduliai dirba toli nuo vardinės galios, o vasaros vidudienį inverteris apriboja galią ties 20 kW. Didesnei elektrinei montuojami keli inverteriai – vienas ryšio modulis stebi iki 5 įrenginių.

Kodėl 20K, o ne 17K

Tas pats korpusas, tie patys įvadai ir keturios PV jungčių poros komplekte, bet 3 kW daugiau AC galios ir 4,5 kWp daugiau modulių. Kai įvadas ir leidimas leidžia 20 kW, 20K išnaudoja tą pačią montavimo vietą visa galia; 17K lieka tiems, kam riba yra 17 kW. Nuo 15K skiriasi ketvirta styga ir 32 A B įvade. Efektyvumas 98,6 % (europinis 98,2 %), naktinis suvartojimas mažesnis nei 1 W.

Ryšys ir eksporto ribojimas

LED indikatoriai, „Solplanet“ programėlė (Android, iOS) per Wi-Fi arba LAN modulį COM3 lizde, 4G – pasirinktinai. Modulio buvimą komplekte patvirtiname užsakant. Per RS485 (RJ45, iki 100 m) jungiamas „Modbus RTU“ skaitiklis, pvz., „Eastron SDM630-Modbus“ – inverteris riboja atidavimą į tinklą iki nulio, kai objektas neturi leidimo eksportuoti.

Montavimas, apsaugos ir garantija

Sieninis laikiklis, vertikaliai arba atlošus iki 15°, tarpai 500 mm viršuje ir apačioje, 300 mm šonuose; darbas nuo −25 °C iki +60 °C (virš 40 °C galia gali būti ribojama). Integruotas DC jungiklis, II tipo viršįtampių apsauga DC ir AC pusėse, likutinės srovės, DC poliškumo, AC trumpojo jungimo ir salos režimo apsaugos. Garantija pagal AISWEI sąlygas – 5 arba 10 metų pagal pirkimo sutartį, pratęsiama iki 20 metų.

Techninės specifikacijos

Galia

20 kW nominali AC, 20 kVA; PV iki 30 kWp (150 %)

Fazės

Trifazis, 3/N/PE, 230/400 V, 50/60 Hz

Įtampa

PV iki 1 100 V; MPPT 150–1 000 V, pilna galia 400–850 V; paleidimas 180 V

Srovė

AC iki 31,9 A fazei; PV 32 A / 32 A per MPPT, Isc 48 A / 48 A

Funkcijos

2 MPPT po 2 stygas (4 stygos); našumas 98,6 % (Euro 98,2 %); naktį < 1 W; eksporto ribojimas

Komunikacija

RS485 (RJ45 COM1/2) skaitikliui; Wi-Fi / LAN modulis COM3, 4G pasirinktinai; „Solplanet“ programėlė

Apsauga

IP66; DC jungiklis, II tipo SPD DC ir AC, RCMU, anti-islanding, DC poliškumo; AFCI pasirinktinai

Darbinė temperatūra

Nuo −25 °C iki +60 °C, 0–100 % RH (be kondensato), iki 3 000 m

Matmenys (P×G×A)

503 × 183 × 435 mm

Svoris

17 kg

Montavimas

Ant sienos laikikliu, vertikaliai arba atlošus iki 15°; ventiliatorinis aušinimas

Komplekte

Inverteris, laikiklis, 4 poros PV („Sunclix“ tipo) jungčių, AC jungtis, varžtai, dokumentai

Suderinamumas

Tinklo inverteris be baterijos jungties; EN 50549, IEC 62109, IEC 62116, IEC 61727, C10/C11

Garantija

Pagal AISWEI sąlygas 5 arba 10 m. (pirkimo sutartis), pratęsiama iki 20 m.; ryšio moduliui 2 m.
