Aprašymas

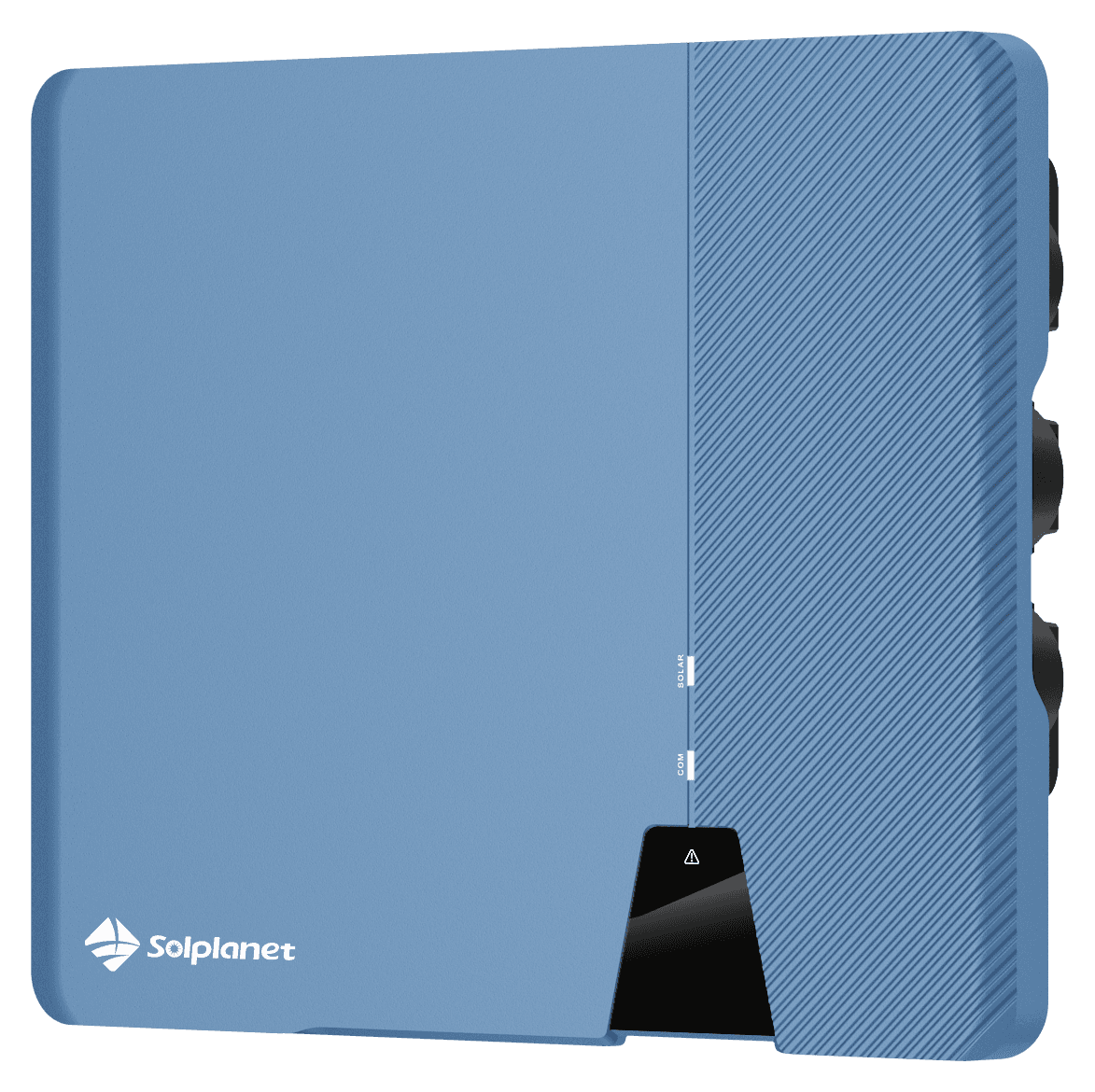

„Solplanet ASW15K-LT-G2 Pro“ – 15 kW trifazis tinklo inverteris didesniam namui su šilumos siurbliu, ūkiui ar nedidelei įmonei, kai elektrinė planuojama 15–22,5 kWp galios. Jis priima tris stygas – dvi MPPT A įvade ir vieną B įvade – ir į 3/N/PE 400 V tinklą atiduoda iki 24 A fazei. 17 kg IP66 korpusas tvirtinamas ant sienos lauke, garaže ar katilinėje; aušina ventiliatorius. Baterija prie šio inverterio nejungiama.

Trys stygos – asimetriniai įvadai

MPPT A įvadas priima iki 32 A (trumpojo jungimo – 48 A), todėl į jį lygiagrečiai jungiamos dvi vienodos stygos, pvz., pagrindinės pietinės stogo plokštumos; B įvadas (20 A, trumpojo jungimo – 30 A) skirtas vienai stygai kitoje plokštumoje arba ant ūkinio pastato. Toks išdėstymas leidžia išnaudoti visus 22,5 kWp. Pilna galia atiduodama esant 400–850 V stygos įtampai, MPPT diapazonas 150–1 000 V, paleidimas nuo 180 V.

Tarp 8 kW ir 17 kW modelių

Palyginti su 8 kW modeliu, 15K turi trečią stygą, didesnę A įvado srovę (32 A vietoj 20 A) ir aktyvų aušinimą, todėl jį verta kabinti techninėje patalpoje ar ant lauko sienos, ne prie miegamojo. Jei stygų reikia keturių arba modulių planuojama daugiau nei 22,5 kWp, rinkitės 17 kW modelį – jo abu įvadai simetriški po 32 A. Efektyvumas 98,6 % (europinis 98,2 %), naktinis suvartojimas mažesnis nei 1 W.

Ryšys ir eksporto ribojimas

LED indikatoriai ir „Solplanet“ programėlė (Android, iOS) per Wi-Fi arba LAN modulį COM3 lizde, 4G – pasirinktinai; vienas modulis stebi iki 5 inverterių. Modulio buvimą komplekte patvirtiname užsakant. Per RS485 (RJ45) iki 100 m atstumu jungiamas „Modbus RTU“ skaitiklis – inverteris riboja atidavimą į tinklą iki nulio.

Montavimas, apsaugos ir garantija

Sieninis laikiklis, vertikaliai arba atlošus iki 15°, tarpai 500 mm viršuje ir apačioje, 300 mm šonuose; darbas nuo −25 °C iki +60 °C. Integruotas DC jungiklis, II tipo viršįtampių apsauga DC ir AC pusėse, likutinės srovės, DC poliškumo ir salos režimo apsaugos. Komplekte: inverteris, laikiklis, 3 poros PV jungčių, AC jungtis, varžtai. Garantija pagal AISWEI sąlygas – 5 arba 10 metų pagal pirkimo sutartį, pratęsiama iki 20 metų.

Techninės specifikacijos

Galia

15 kW nominali AC, 15 kVA; PV iki 22,5 kWp (150 %)

Fazės

Trifazis, 3/N/PE, 230/400 V, 50/60 Hz

Įtampa

PV iki 1 100 V; MPPT 150–1 000 V, pilna galia 400–850 V; paleidimas 180 V

Srovė

AC iki 24 A fazei; PV 32 A (A) / 20 A (B), Isc 48 A / 30 A

Funkcijos

2 MPPT: A – 2 stygos, B – 1 styga; našumas 98,6 % (Euro 98,2 %); naktį < 1 W; eksporto ribojimas

Komunikacija

RS485 (RJ45 COM1/2) skaitikliui; Wi-Fi / LAN modulis COM3, 4G pasirinktinai; „Solplanet“ programėlė

Apsauga

IP66; DC jungiklis, II tipo SPD DC ir AC, RCMU, anti-islanding, DC poliškumo; AFCI pasirinktinai

Darbinė temperatūra

Nuo −25 °C iki +60 °C, 0–100 % RH (be kondensato), iki 3 000 m

Matmenys (P×G×A)

503 × 183 × 435 mm

Svoris

17 kg

Montavimas

Ant sienos laikikliu, vertikaliai arba atlošus iki 15°; ventiliatorinis aušinimas

Komplekte

Inverteris, laikiklis, 3 poros PV („Sunclix“ tipo) jungčių, AC jungtis, varžtai, dokumentai

Suderinamumas

Tinklo inverteris be baterijos jungties; EN 50549, IEC 62109, IEC 62116, IEC 61727, C10/C11

Garantija

Pagal AISWEI sąlygas 5 arba 10 m. (pirkimo sutartis), pratęsiama iki 20 m.; ryšio moduliui 2 m.
