Aprašymas

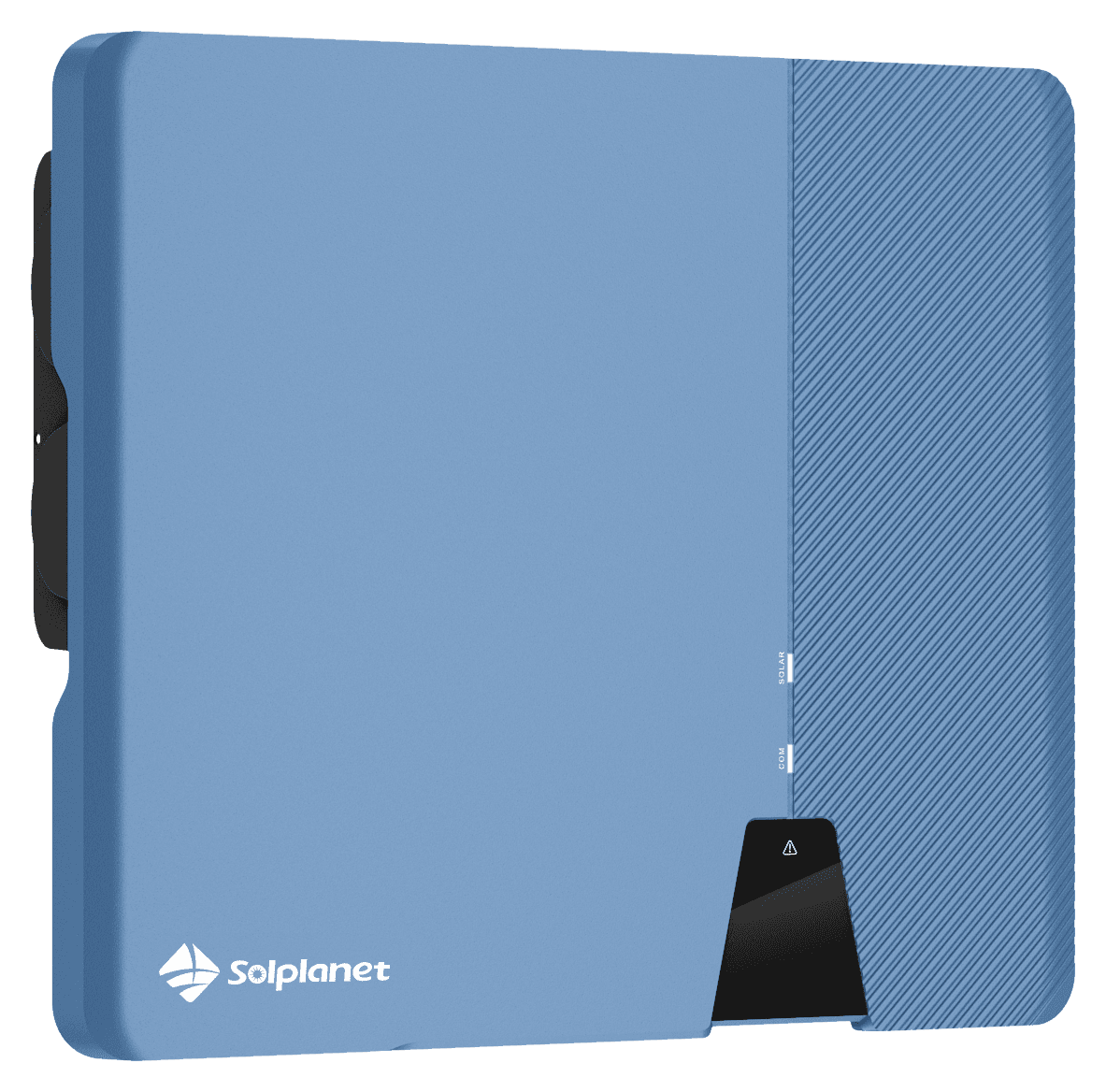

„Solplanet ASW17K-LT-G2 Pro“ – 17 kW trifazis tinklo inverteris, kuris priima keturias stygas ir iki 25,5 kWp modulių. Tai pasirinkimas, kai prijungimo galia ar leidimas neleidžia 20 kW, bet reikia 20 kW modelio lankstumo: dviejų stygų kiekviename MPPT ir po 32 A abiejuose įvaduose. Į 3/N/PE 400 V tinklą atiduoda iki 27,1 A fazei; 17 kg IP66 korpusas su ventiliatoriumi kabinamas ant sienos lauke arba techninėje patalpoje. Baterija prie šio inverterio nejungiama.

Keturios stygos sudėtingam stogui

Abu MPPT įvadai simetriški – po dvi stygas, 32 A darbinės ir 48 A trumpojo jungimo srovės. Tai leidžia dvi plokštumas užpildyti po dvi vienodas stygas arba, jei stogas skaidomas, kiekvienam MPPT skirti po vieną didesnę ir vieną mažesnę. Pilna galia atiduodama esant 400–850 V stygos įtampai, MPPT diapazonas 150–1 000 V, didžiausia įtampa 1 100 V. Dirbtuvėms, ūkiui ar kelių šeimų namui tai leidžia 25,5 kWp paskirstyti į keturias trumpesnes stygas.

17 ar 20 kW

Abu modeliai turi tą patį korpusą, svorį, įvadus ir keturias PV jungčių poras komplekte; skiriasi tik AC galia (17 ir 20 kW), fazės srovė (27,1 ir 31,9 A) ir leidžiama modulių galia (25,5 ir 30 kWp). 17K rinkitės, kai įvadas ar leidimas riboja ties 17 kW arba modulių planuojama ne daugiau kaip 25,5 kWp; kitais atvejais 20K duoda daugiau galios tame pačiame korpuse. Nuo 15K skiriasi ketvirta styga ir 32 A B įvade vietoj 20 A.

Ryšys ir eksporto ribojimas

LED indikatoriai, „Solplanet“ programėlė per Wi-Fi arba LAN modulį COM3 lizde (4G – pasirinktinai); vienas modulis stebi iki 5 inverterių, per jį atnaujinama programinė įranga. Modulio buvimą komplekte patvirtiname užsakant. Per RS485 (RJ45) jungiamas „Modbus RTU“ skaitiklis – atidavimas į tinklą ribojamas iki nulio.

Montavimas, apsaugos ir garantija

Sieninis laikiklis, vertikaliai arba atlošus iki 15°, tarpai 500 mm viršuje ir apačioje, 300 mm šonuose; darbas nuo −25 °C iki +60 °C, efektyvumas 98,6 % (europinis 98,2 %). Integruotas DC jungiklis, II tipo viršįtampių apsauga DC ir AC pusėse, likutinės srovės ir salos režimo apsaugos; sertifikatai EN 50549, IEC 62109, IEC 62116. Garantija pagal AISWEI sąlygas – 5 arba 10 metų pagal pirkimo sutartį, pratęsiama iki 20 metų.

Techninės specifikacijos

Galia

17 kW nominali AC, 17 kVA; PV iki 25,5 kWp (150 %)

Fazės

Trifazis, 3/N/PE, 230/400 V, 50/60 Hz

Įtampa

PV iki 1 100 V; MPPT 150–1 000 V, pilna galia 400–850 V; paleidimas 180 V

Srovė

AC iki 27,1 A fazei; PV 32 A / 32 A per MPPT, Isc 48 A / 48 A

Funkcijos

2 MPPT po 2 stygas (4 stygos); našumas 98,6 % (Euro 98,2 %); naktį < 1 W; eksporto ribojimas

Komunikacija

RS485 (RJ45 COM1/2) skaitikliui; Wi-Fi / LAN modulis COM3, 4G pasirinktinai; „Solplanet“ programėlė

Apsauga

IP66; DC jungiklis, II tipo SPD DC ir AC, RCMU, anti-islanding, DC poliškumo; AFCI pasirinktinai

Darbinė temperatūra

Nuo −25 °C iki +60 °C, 0–100 % RH (be kondensato), iki 3 000 m

Matmenys (P×G×A)

503 × 183 × 435 mm

Svoris

17 kg

Montavimas

Ant sienos laikikliu, vertikaliai arba atlošus iki 15°; ventiliatorinis aušinimas

Komplekte

Inverteris, laikiklis, 4 poros PV („Sunclix“ tipo) jungčių, AC jungtis, varžtai, dokumentai

Suderinamumas

Tinklo inverteris be baterijos jungties; EN 50549, IEC 62109, IEC 62116, IEC 61727, C10/C11

Garantija

Pagal AISWEI sąlygas 5 arba 10 m. (pirkimo sutartis), pratęsiama iki 20 m.; ryšio moduliui 2 m.
