Aprašymas

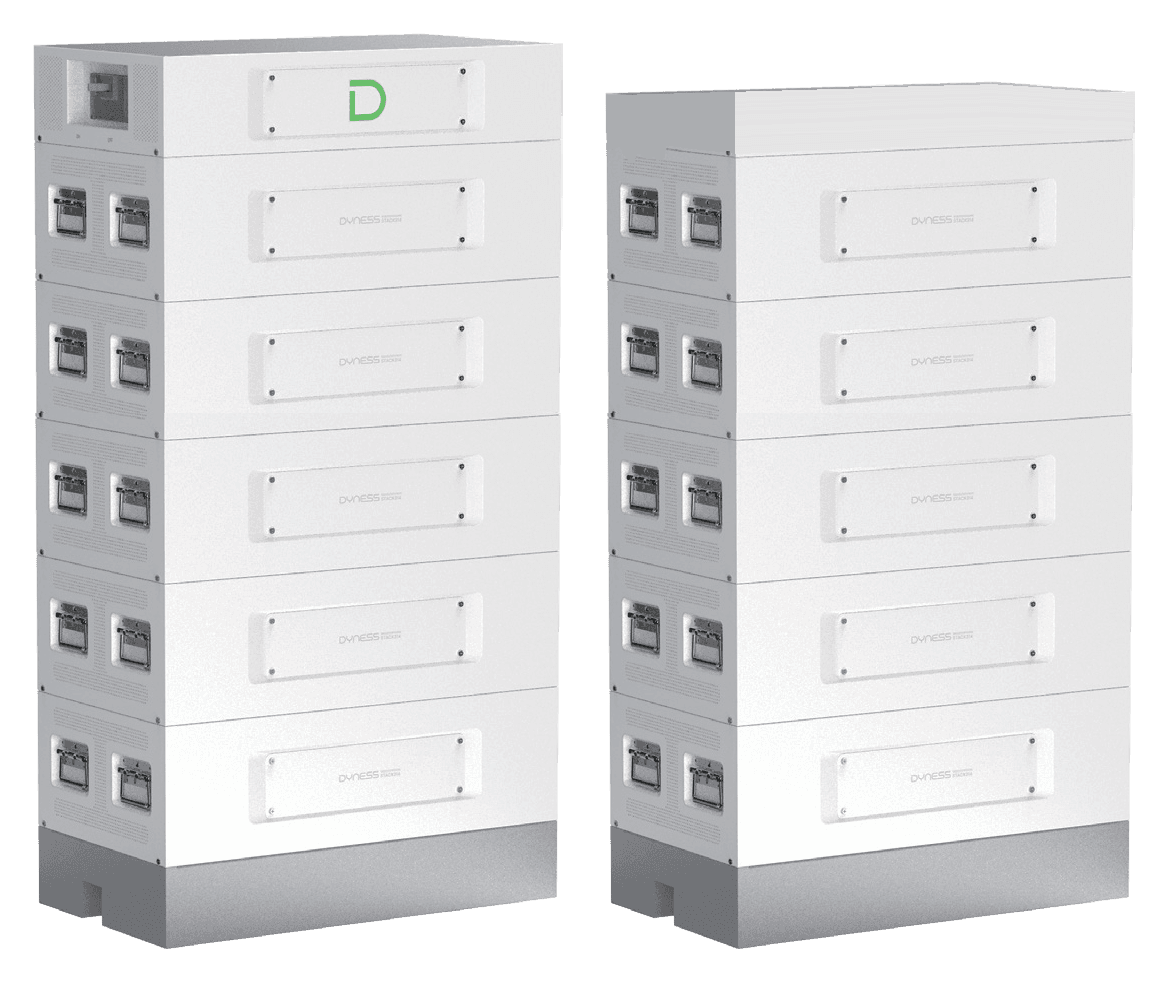

„Dyness STACK314-10S“ – dešimties modulių aukštos įtampos (HV) LiFePO4 kaupiklis dviejose kolonose: 160,8 kWh nominalios talpos, 152,8 kWh naudojamos energijos (DOD 95 %). Tai pirmoji konfigūracija, kurios rekomenduojama galia viršija 70 kW, todėl 10S natūraliai derinamas su 100 kW klasės hibridiniu inverteriu gamyboje, šaldymo sandėlyje ar ūkyje – kaupiklis pusantros valandos atiduoda visą 100 kW inverterio galią arba visą vakarą dengia 20–30 kW bazinę apkrovą.

Talpa ir galia

Dešimt modulių po 16,08 kWh dirba 448–584 V diapazone (nominali įtampa 512 V). Rekomenduojama 140 A srovė atitinka 71,7 kW, maksimali nuolatinė 200 A – 102,4 kW. Palyginti su 9S, sąraše atsiranda Megarevo MEGA0100TS, bet 10S yra paskutinis variantas, pažymėtas prie Solis S6-EH3P(3–10)K-H – didesnėms konfigūracijoms šis mažas inverteris netinka. Plėtra – dar penki moduliai į tas pačias dvi kolonas (iki 15S).

Montavimas ir vieta

Komplekte praplėtimo įranga: antras padas (133 mm), dangtis (80 mm), kolonas jungiantys 50 mm² kabeliai ir ryšio kabelis. Valdiklis „SBDU200“ stovi pagrindinėje kolonoje; moduliai sukraunami be vidinių laidų, abi kolonos tvirtinamos komplekte esančiais sieniniais laikikliais. Du pagrindai po 770 × 425 mm, bendras svoris apie 1 188 kg plius 18,5 kg – tik betoninės grindys. Montuojama patalpoje (IP20); įkrovimas nuo 0 °C, iškrovimas nuo −20 °C, optimali temperatūra 18–30 °C.

Suderinamumas su inverteriais

Dyness sąraše (2026-06) su dešimčia modulių pažymėti ATESS HPS 30/50/100/120/150 ir HPS30000/40000/50000TL, Deye SUN-29.9–50K-SG01HP3-EU-BM3/4 ir SUN-60–80K-SG02HP3-EU-EM6, Growatt WIT 29.9–50K-XHU, Hiconics MH-HYIV29.9/30.0-TH, Megarevo MEGA0100TS (nuo 10S), Solinteg MHT-25–50K-100, M2HT-25–50K-150 ir M2HT-75–125kW-300, Solis S6-EH3P(3–10)K-H, (12–20)K-H, (29.9–50)K-H ir (75–125)K10-NV-YD-H, Sosen SSE-HH30-60K-P3 bei SRNE IESP 50–60kW. Ryšys – CAN arba RS485; jūsų inverterio modelį patikriname pagal etiketę prieš užsakymą.

Sauga ir garantija

Dešimt aerozolinių gesintuvų (po vieną modulyje), nuolatinės srovės jungtuvas valdiklyje, BMS su celių balansavimu; daugiau kaip 8 000 ciklų (0,2C, 25 °C), UN38.3 ir IEC 62619. Garantija – 10 metų pagal „Dyness“ garantijos sąlygas; registracija ir programinės įrangos atnaujinimai (OTA) – per „Dyness“ programėlę.

Techninės specifikacijos

Talpa

160,8 kWh (10 × 16,08 kWh)

Naudojama energija

152,8 kWh (95 % DOD)

Iškrovimo gylis (DOD)

95 %

Galia

71,7 kW rekomenduojama (140 A), maks. 102,4 kW (200 A)

Įtampa

512 V nominali, darbinė 448–584 V

Srovė

140 A rekomenduojama (0,45C), 200 A nuolatinė maks.

Įkrovimo ciklai

≥ 8 000 (0,2C, 25 °C, 95 % DOD)

Darbinė temperatūra

Įkrovimas 0…+55 °C (su pašildymu −20…+55 °C), iškrovimas −20…+55 °C

Komunikacija

CAN / RS485 (RJ45) su inverteriu; Wi-Fi + Bluetooth programėlei

Matmenys (P×G×A)

Dvi kolonos po 770 × 425 mm; iki 8 modulių kolonoje

Svoris

apie 1 188 kg + 18,5 kg praplėtimo įranga

Apsauga

IP20, patalpoje; aerozolinis gesintuvas kiekviename modulyje; DC jungtuvas

Suderinamumas

Dyness sąraše: ATESS, Deye, Growatt, Megarevo, Solinteg, Solis 3–125 kW, Sosen, SRNE

Komplekte

Valdiklis SBDU200, 10 modulių S51314, praplėtimo padas ir dangtis, jungiamieji kabeliai

Garantija

10 m. pagal „Dyness“ garantijos sąlygas
