Aprašymas

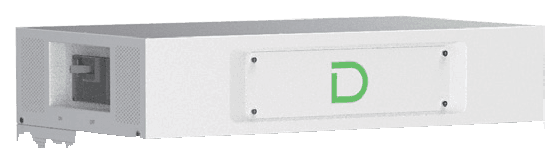

„Dyness SBDU200“ – STACK314 sistemos valdiklis (BDU, parduotuvėje – BMS valdiklis): jis jungia modulių grandinę su inverteriu, saugo ją nuolatinės srovės jungtuvu ir perduoda baterijos duomenis per CAN arba RS485. Kiekvienai STACK314 sistemai reikia vieno valdiklio – jis stovi apačioje, ant pado, o ant jo kraunami 3–15 modulių. Valdiklis perkamas atskirai, kai statoma antra lygiagreti sistema arba keičiamas esamas.

Ką daro valdiklis

SBDU200 veikia 134,4–864 V diapazone ir praleidžia iki 200 A nuolatinės srovės, todėl tas pats valdiklis tinka visoms konfigūracijoms nuo 3S iki 15S. Jis renka modulių BMS duomenis, saugo nuo perkrovos, per gilaus iškrovimo, perteklinės srovės ir per aukštos ar per žemos temperatūros, balansuoja celes ir rodo įkrovos lygį LED indikatoriumi. Integruotas Wi-Fi (802.11 b/g/n) ir Bluetooth 5 modulis jungia sistemą prie „Dyness“ programėlės – per ją registruojama garantija, stebima būsena ir atnaujinama programinė įranga.

Jungtys ir ryšys

Priekyje – nuolatinės srovės jungtuvas (pagrindinis jungiklis su trumpojo jungimo apsauga), įjungimo ir pabudinimo mygtukai, dvi Wi-Fi antenos, DC+ ir DC− lizdai, įžeminimo taškas. Ryšiui su inverteriu – du RJ45 prievadai (CAN ir RS485; kontaktai 1–2 RS485, 4–5 CAN), lygiagrečiam jungimui – „Parallel in“ ir „Parallel out“ RJ45 prievadai, LAN prievadas rezervuotas tam tikriems didelės galios inverteriams. Iki 12 sistemų lygiagrečiai jungiama tik su SBDU200 ir atskira šyna.

Komplektas ir montavimas

Pakuotėje A: valdiklis 770 × 425 × 160 mm (19,2 kg), padas 770 × 425 × 133 mm, 2 sieniniai laikikliai su tvirtinimo varžtais, CAN 120 Ω rezistorius, ryšio kabeliai CAN ir RS485 (2 m), 50 mm² galios kabeliai (2,05 m, raudonas ir juodas), OT4-6 antgaliai, garantinė kortelė ir greito montavimo gidas. IP20, montuojama patalpoje; įžeminimo varža ne didesnė kaip 100 mΩ.

Sauga ir garantija

Gamintojo dokumentacijoje nurodyta CE-EMC ir CE-RED atitiktis, radijo dalis dirba 2,4 GHz juostoje. Gamintojo garantija – 10 metų pagal „Dyness“ garantijos sąlygas; garantijai registruoti valdiklis per programėlę prijungiamas prie interneto.

Techninės specifikacijos

Įtampa

134,4–864 V DC darbinė

Srovė

200 A nuolatinė maks.

Komunikacija

2 × RJ45 CAN/RS485 inverteriui, Parallel in/out, LAN; Wi-Fi + Bluetooth 5

Funkcijos

DC jungtuvas, BMS apsaugos, celių balansavimas, LED SOC, OTA, iki 12 sistemų lygiagrečiai

Matmenys (P×G×A)

770 × 425 × 160 mm (valdiklis); padas 770 × 425 × 133 mm

Svoris

19,2 kg

Apsauga

IP20, patalpoje; CE-EMC, CE-RED

Montavimas

Ant pado, apačioje po moduliais; sieniniai laikikliai komplekte

Suderinamumas

Tik STACK314 moduliams S51314 (3–15 vnt.); vienas valdiklis sistemai

Komplekte

Valdiklis, padas, laikikliai, 120 Ω rezistorius, CAN/RS485 ir 50 mm² galios kabeliai

Garantija

10 m. pagal „Dyness“ garantijos sąlygas
