Aprašymas

„Dyness STACK314-9S“ – devynių modulių aukštos įtampos (HV) LiFePO4 kaupiklis: 144,72 kWh nominalios talpos, 137,5 kWh naudojamos energijos (DOD 95 %). Tai pirmoji dviejų kolonų konfigūracija – vienoje kolonoje gamintojas leidžia iki 8 modulių, todėl 9S komplekte yra praplėtimo įranga: antras padas, dangtis, kolonas jungiantys galios ir ryšio kabeliai. Sistema skirta gamybos įmonei ar logistikos centrui su 100 kW klasės elektrine, kur lubos ar grindų apkrova neleidžia vienos aukštos kolonos.

Talpa ir galia

Devyni moduliai po 16,08 kWh dirba 403–525 V diapazone (nominali įtampa 460,8 V). Rekomenduojama 140 A srovė atitinka 64,5 kW, maksimali nuolatinė 200 A – 92,2 kW. Palyginti su 8S, talpa auga 16 kWh, o inverterių sąrašas nesikeičia – skirtumas tas, kad nuo 9S pereinama į dviejų kolonų išdėstymą, kuris išsprendžia aukščio klausimą ir leidžia vėliau pridėti dar 6 modulius (iki 15S, 241,2 kWh) be papildomos įrangos.

Montavimas ir vieta

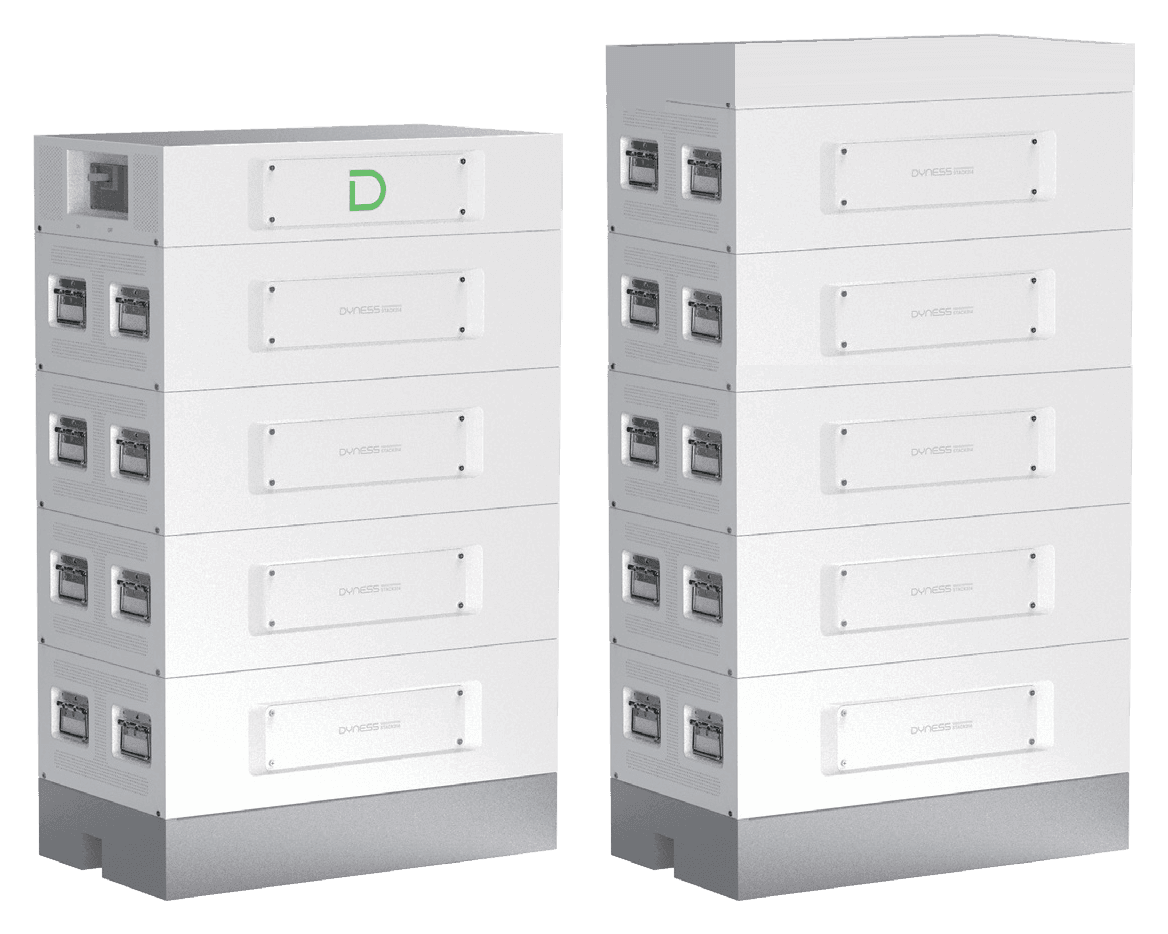

Pagrindinėje kolonoje ant pado stovi valdiklis „SBDU200“, antroje – praplėtimo padas (133 mm) ir dangtis (80 mm); moduliai sukraunami be vidinių laidų, kolonos sujungiamos komplekte esančiais 50 mm² kabeliais ir ryšio kabeliu. Užimami du pagrindai po 770 × 425 mm, bendras svoris apie 1 073 kg plius 18,5 kg praplėtimo įrangos. Modulių paskirstymą tarp kolonų suderiname projektuojant. Montuojama patalpoje (IP20), įkrovimas nuo 0 °C, iškrovimas nuo −20 °C.

Suderinamumas su inverteriais

Dyness sąraše (2026-06) su devyniais moduliais pažymėti ATESS HPS 30/50/100/120/150 ir HPS30000/40000/50000TL, Deye SUN-29.9–50K-SG01HP3-EU-BM3/4 ir SUN-60–80K-SG02HP3-EU-EM6, Growatt WIT 29.9–50K-XHU, Hiconics MH-HYIV29.9/30.0-TH, Solinteg MHT-25–50K-100, M2HT-25–50K-150 ir M2HT-75–125kW-300, Solis S6-EH3P(3–10)K-H, (12–20)K-H, (29.9–50)K-H ir (75–125)K10-NV-YD-H, Sosen SSE-HH30-60K-P3 bei SRNE IESP 50–60kW. Ryšys – CAN arba RS485; jūsų inverterio modelį patikriname pagal etiketę prieš užsakymą.

Sauga ir garantija

Devyni aerozoliniai gesintuvai – po vieną modulyje abiejose kolonose; nuolatinės srovės jungtuvas – pagrindinės kolonos valdiklyje. BMS su celių balansavimu, daugiau kaip 8 000 ciklų (0,2C, 25 °C), UN38.3 ir IEC 62619. Garantija – 10 metų pagal „Dyness“ garantijos sąlygas; registracija per „Dyness“ programėlę.

Techninės specifikacijos

Talpa

144,72 kWh (9 × 16,08 kWh)

Naudojama energija

137,5 kWh (95 % DOD)

Iškrovimo gylis (DOD)

95 %

Galia

64,5 kW rekomenduojama (140 A), maks. 92,2 kW (200 A)

Įtampa

460,8 V nominali, darbinė 403–525 V

Srovė

140 A rekomenduojama (0,45C), 200 A nuolatinė maks.

Įkrovimo ciklai

≥ 8 000 (0,2C, 25 °C, 95 % DOD)

Darbinė temperatūra

Įkrovimas 0…+55 °C (su pašildymu −20…+55 °C), iškrovimas −20…+55 °C

Komunikacija

CAN / RS485 (RJ45) su inverteriu; Wi-Fi + Bluetooth programėlei

Matmenys (P×G×A)

Dvi kolonos po 770 × 425 mm; iki 8 modulių kolonoje

Svoris

apie 1 073 kg + 18,5 kg praplėtimo įranga

Apsauga

IP20, patalpoje; aerozolinis gesintuvas kiekviename modulyje; DC jungtuvas

Suderinamumas

Dyness sąraše: ATESS HPS, Solis 3–125 kW, Solinteg 25–125 kW, Deye, Growatt, Sosen, SRNE

Komplekte

Valdiklis SBDU200, 9 moduliai S51314, praplėtimo padas ir dangtis, jungiamieji kabeliai

Garantija

10 m. pagal „Dyness“ garantijos sąlygas
