Aprašymas

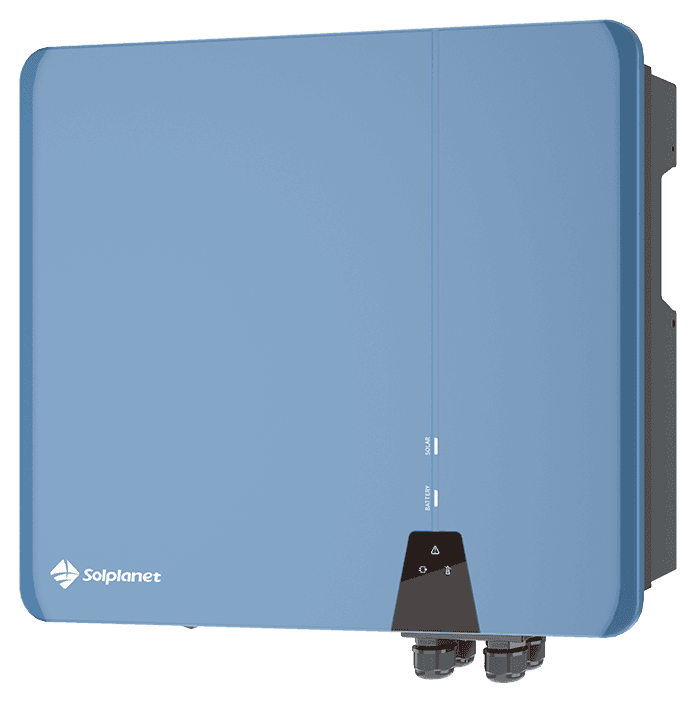

„Solplanet ASW12kH-T3“ – didžiausias ASW kH-T3 šeimos trifazis hibridinis inverteris: 12 kW nominalios galios, trys MPPT, iki 18 kWp saulės modulių, 120–600 V baterijos prievadas ir 12 kVA rezervinis (EPS) išvadas. Skirtas didesniam namui, dirbtuvėms ar nedideliam verslui su 12 kW leistina generuoti galia, kur kartu dirba šilumos siurblys, viryklė, pirtis ar įranga.

Kada verta rinktis 12 kW

Palyginti su 10 kW modeliu, ASW12kH-T3 duoda 2 kW daugiau į tinklą, baterijai ir rezervui, priima 18 kWp elektrinę ir iki 24 kW iš tinklo (34,8 A fazei). Korpusas, MPPT skaičius ir 30 A baterijos srovė – tie patys, skiriasi automatas: 40 A vietoje 32 A. Rinkitės 12 kW, kai leistina generuoti galia yra 12 kW arba kai rezervo reikia daugiau nei 3,3 kW fazei.

Trys stringai po 6 kWp

18 kWp dalijama į tris MPPT (po 16 A, iki 10 kW sekikliui) – trys orientacijos. Visa 12 kW galia pasiekiama, kai stringo įtampa yra 380–850 V, todėl stringai komplektuojami ilgesni nei 10 kW modeliui; MPPT langas 200–950 V, startas 180 V, įėjimas iki 1 100 V. 150 % perteklius pikus apkarpo ties 12 kW, bet ilgina valandas, kai elektrinė dengia namą ir krauna bateriją.

Baterija visai 12 kW galiai

Baterijos srovė ribojama 30 A, todėl visą 12 kW galią inverteris pasiekia tik tada, kai baterijos įtampa ne žemesnė nei apie 400 V. Ties vardine įtampa aštuonių modulių „Ai-HB G2 Pro“ bokštas (409,6 V, 20,48 kWh) leidžia visą 12 kW; septyni moduliai – apie 10,8 kW, šeši – apie 9,2 kW; iškrovus bateriją galia mažėja. Mažesnis bokštas veiks, tik baterija bus lėtesnė už inverterį. Iš tinklo baterija kraunama iki 12 kW.

Rezervas 12 kVA

Dingus tinklui EPS išvadas per mažiau nei 10 ms perima 12 kVA – po 4 000 W fazei, 10 s pikas 24 kVA. Kol tinklas yra, per EPS išvadą apkrovoms teka iki 8 000 W fazei. Nesimetrinė fazių apkrova priklauso nuo įrenginio versijos – patikriname prieš užsakymą.

Montavimas, ryšys ir garantija

IP66 korpusas 545 × 205 × 465 mm, 26 kg, be ventiliatoriaus (mažiau nei 35 dB); nominali srovė į tinklą 17,4 A, didžiausia 19,2 A. Komplekte – „Ai-Dongle“ (Wi-Fi ir LAN), skaitiklis, trys CT, laikiklis ir jungtys; ryšys su BMS – CAN, „Solplanet“ programėlė. Oficialiame Solplanet sąraše – Ai-HB G2 / G2 Pro / G2-E / AP-H, Pylontech Powercube ir Force-H, Dyness Tower T7 / T10 / T14 / T17, BYD HVS / HVM. AISWEI garantija – 5 arba 10 metų pagal tiekimo sutartį; pagal gamyklines sąlygas ją galima pratęsti (bendras laikotarpis iki 20 metų), pratęsimas užsakomas per 2 metus nuo išsiuntimo – sąlygas patvirtiname prieš užsakymą.

Techninės specifikacijos

Galia

12 kW nominali, 12 kVA; baterija 12 kW; EPS 12 kVA, pikas 24 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 17,4 A (maks. 19,2 A)

Įtampa

PV iki 1 100 V, MPPT 200–950 V (visa galia 380–850 V), startas 180 V; baterija 120–600 V

Srovė

3 MPPT po 1 stringą, 16 A (Isc 24 A); baterija 30 A; iš tinklo iki 24 kW (34,8 A); automatas 40 A

Suderinamumas

Ofic. sąrašas: Solplanet Ai-HB G2 / Pro / AP-H, Pylontech Powercube/Force-H, Dyness Tower T, BYD HVS/HVM

Komunikacija

CAN (BMS), RS485 Modbus RTU, 4 DI / 2 DO; „Ai-Dongle“ Wi-Fi + LAN, „Solplanet“ programėlė

Funkcijos

EPS <10 ms, po 4 000 W fazei; PV iki 18 kWp (150 %); „ShadeSol“; galios ribojimas per skaitiklį

Apsauga

IP66; II tipo SPD DC, III tipo AC pusėje; DC jungiklis; izoliacijos, nuotėkio, poliariškumo, salos apsaugos

Darbinė temperatūra

nuo −25 °C iki +60 °C; drėgmė 0–100 % (be kondensato)

Matmenys (P×G×A)

545 × 205 × 465 mm

Svoris

26 kg

Montavimas

Ant sienos, laikiklis komplekte; patalpoje ar lauke; natūralus aušinimas be ventiliatoriaus, <35 dB

Komplekte

Inverteris, laikiklis, „Ai-Dongle“, skaitiklis, 3 CT, AC / EPS / baterijos jungtys, 3 poros DC jungčių

Garantija

AISWEI gamyklinė: 5 arba 10 m. pagal tiekimo sutartį; pratęsimas pagal AISWEI sąlygas, iš viso iki 20 m.
