Aprašymas

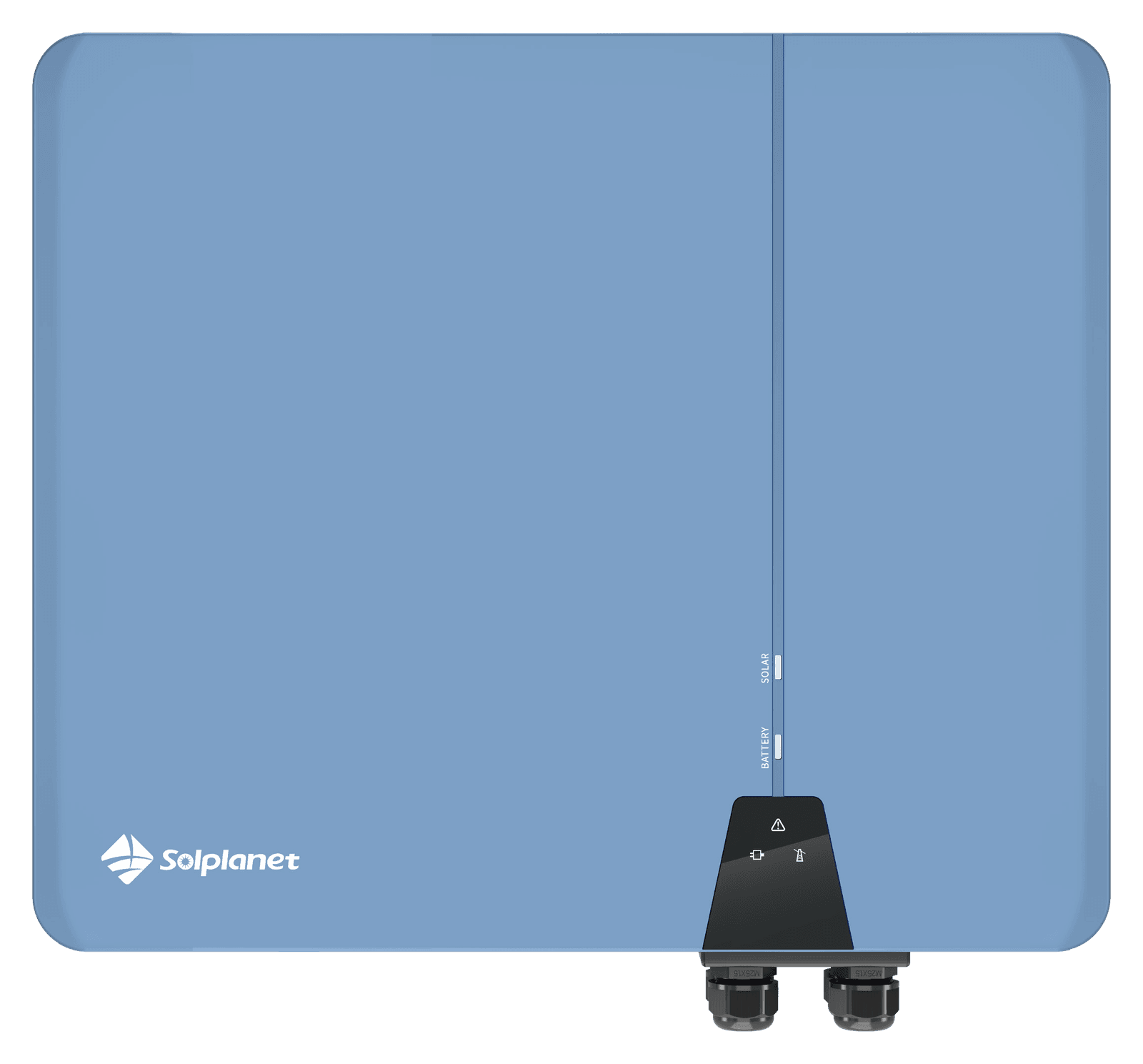

„Solplanet ASW10kH-T3“ – 10 kW trifazis hibridinis inverteris su trimis MPPT, 120–600 V baterijos prievadu ir rezerviniu (EPS) išvadu. Skirtas namui su 10–15 kWp saulės elektrine, kurio leistina generuoti galia – 10 kW, o vakarinės apkrovos – šilumos siurblys, virtuvė, buitinė technika – neviršija 10 kW. Tai mažesnis iš dviejų ASW kH-T3 modelių – su 32 A automatu, bet ta pačia 30 A baterijos srove ir korpusu kaip 12 kW.

Elektrinė iki 15 kWp

Trys stringai po vieną į kiekvieną MPPT (16 A, iki 10 kW sekikliui) leidžia padalinti 15 kWp į tris stogo plokštumas. 150 % perteklius vasaros vidurdienį apkarpomas ties 10 kW, bet pavasarį, rudenį ir debesuotą dieną baterija įkraunama anksčiau. Visa 10 kW galia pasiekiama, kai stringo įtampa yra 320–850 V; startas nuo 180 V, MPPT langas 200–950 V, įėjimas iki 1 100 V.

Baterijos galia ir įtampa

Baterijos prievadas duoda ir ima iki 30 A, todėl visą 10 kW baterijos galią inverteris pasiekia tik tada, kai baterijos įtampa ne žemesnė nei apie 333 V. Su „Ai-HB G2 Pro“ tai septyni moduliai (vardinė įtampa 358,4 V, 17,92 kWh); keturių–šešių modulių bokštai per 30 A inverterio prievadą esant vardinei įtampai atiduoda apie 6,1–9,2 kW – namui be šilumos siurblio to pakanka, tik iškrovus bateriją galia mažėja. Su dviejų modulių „Ai-HB G2“ (5 kWh) gamintojas riboja PV atviros grandinės įtampą iki 750 V. Iš tinklo inverteris priima iki 20 kW (29 A fazei) – baterijai įkrauti naktį ir apkrovoms.

Rezervas dingus tinklui

EPS išvadas perima rezervines grandines per mažiau nei 10 ms. Be tinklo jis atiduoda 10 kVA – po 3 333 W fazei (14,5 A), 10 s pikas 20 kVA šaldytuvo ar siurblio paleidimui. Kol tinklas yra, per EPS išvadą apkrovoms teka iki 6 667 W fazei. Nesimetrinė fazių apkrova priklauso nuo įrenginio versijos – patikriname prieš užsakymą.

Montavimas ir ryšys

Korpusas 545 × 205 × 465 mm, 26 kg, IP66, be ventiliatoriaus (mažiau nei 35 dB), temperatūra nuo −25 °C iki +60 °C. Nominali srovė į tinklą 14,5 A, didžiausia 16 A, rekomenduojamas 32 A automatas. Komplekte – „Ai-Dongle“ (Wi-Fi ir LAN), skaitiklis, trys CT, laikiklis ir jungtys; ryšys su BMS – CAN, „Solplanet“ programėlė.

Suderinamumas ir garantija

Oficialiame Solplanet sąraše – Ai-HB G2 / G2 Pro / G2-E / AP-H, Pylontech Powercube ir Force-H, Dyness Tower T7 / T10 / T14 / T17, BYD HVS / HVM. AISWEI garantija – 5 arba 10 metų pagal tiekimo sutartį; pagal gamyklines sąlygas ją galima pratęsti (bendras laikotarpis iki 20 metų), pratęsimas užsakomas per 2 metus nuo išsiuntimo – sąlygas patvirtiname prieš užsakymą.

Techninės specifikacijos

Galia

10 kW nominali, 10 kVA; baterija 10 kW; EPS 10 kVA, pikas 20 kVA 10 s

Fazės

Trifazis, 3/N/PE, 230/400 V, 50 Hz; nominali srovė 14,5 A (maks. 16 A)

Įtampa

PV iki 1 100 V, MPPT 200–950 V (visa galia 320–850 V), startas 180 V; baterija 120–600 V

Srovė

3 MPPT po 1 stringą, 16 A (Isc 24 A); baterija 30 A; iš tinklo iki 20 kW (29 A); automatas 32 A

Suderinamumas

Ofic. sąrašas: Solplanet Ai-HB G2 / Pro / AP-H, Pylontech Powercube/Force-H, Dyness Tower T, BYD HVS/HVM

Komunikacija

CAN (BMS), RS485 Modbus RTU, 4 DI / 2 DO; „Ai-Dongle“ Wi-Fi + LAN, „Solplanet“ programėlė

Funkcijos

EPS <10 ms, po 3 333 W fazei; PV iki 15 kWp (150 %); „ShadeSol“; galios ribojimas per skaitiklį

Apsauga

IP66; II tipo SPD DC, III tipo AC pusėje; DC jungiklis; izoliacijos, nuotėkio, poliariškumo, salos apsaugos

Darbinė temperatūra

nuo −25 °C iki +60 °C; drėgmė 0–100 % (be kondensato)

Matmenys (P×G×A)

545 × 205 × 465 mm

Svoris

26 kg

Montavimas

Ant sienos, laikiklis komplekte; patalpoje ar lauke; natūralus aušinimas be ventiliatoriaus, <35 dB

Komplekte

Inverteris, laikiklis, „Ai-Dongle“, skaitiklis, 3 CT, AC / EPS / baterijos jungtys, 3 poros DC jungčių

Garantija

AISWEI gamyklinė: 5 arba 10 m. pagal tiekimo sutartį; pratęsimas pagal AISWEI sąlygas, iš viso iki 20 m.
