Aprašymas

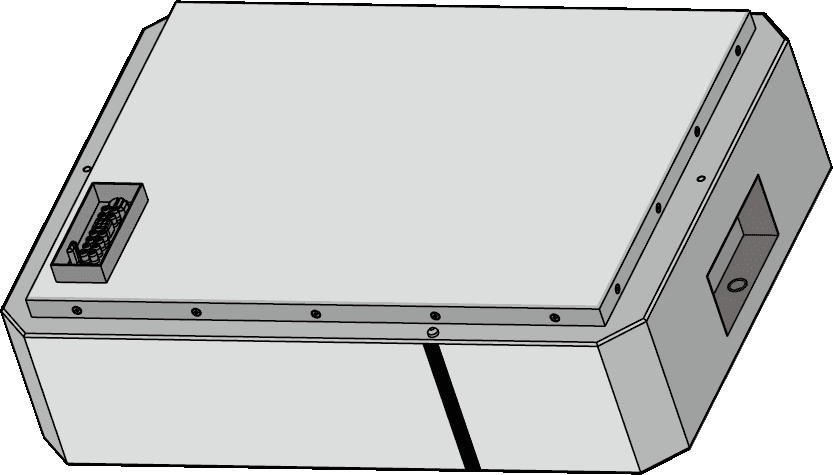

„Solplanet HB051050B“ – Ai-HB G2 Pro serijos baterijos modulis: 2,56 kWh (naudojama 2,43 kWh), 50 Ah, 51,2 V nominalios įtampos, LiFePO4. Iš šių modulių renkamas Ai-HB Pro bokštas – nuo 3 (075A) iki 8 (200A) ant vienos BCU. Atskirai perkamas esamo bokšto plėtrai arba antram bokštui komplektuoti; be BCU ir pagrindo modulis neveikia.

Kaip vyksta plėtra

Moduliai sukraunami vienas ant kito ir jungiami kištukinėmis jungtimis be vidinių laidų; komplekte – 2 M5×25 varžtai. Kiekvienas modulis prideda 2,56 kWh, 31 kg ir 130 mm aukščio, o bokšto nominalią įtampą pakelia 51,2 V: 075A tampa 100A, 150A – 175A. Plečiama tik tos pačios serijos moduliais HB051050B.

Ką patikrinti prieš plėtrą

Po plėtros pasikeičia bokšto įtampos langas (pvz., iš 240–350,4 V į 280–408,8 V), ir jis turi likti inverterio diapazone (ASW kH-T3 – 120–600 V). Plėtra prasminga, kai elektrinės perteklius pripildo didesnę talpą – pavyzdžiui, elektrinę išplėtus arba atsiradus šilumos siurbliui. Esamą bokšto konfigūraciją ir inverterio modelį patikriname prieš užsakymą.

Matmenys ir sauga

540 × 390 mm plotas, apie 130 mm aukščio, 31 kg. Viduje – aerozolinis gesintuvas (30 g, suveikia modulio temperatūrai pasiekus 185 °C); apsaugas nuo viršįtampio, viršsrovio ir perkaitimo valdo bokšto BCU. Įkrovimas nuo +2 °C, iškrovimas nuo −28 °C, IP65 sistemoje.

Ciklai ir garantija

8 000 ciklų (90 % DOD, 70 % EOL, 0,2C, 25 °C), efektyvumas ≥95 %. Modulis dengiamas AISWEI baterijų garantijos sąlygomis kaip Ai-HB Pro sistemos dalis; sąlygas atskirai perkamam moduliui patikslinsime prieš užsakymą.

Techninės specifikacijos

Talpa

2,56 kWh, 50 Ah (LiFePO4)

Įtampa

51,2 V nominali; bokšto įtampą pakelia 51,2 V

Srovė

50 A įkrovimas / iškrovimas (1C)

Matmenys (P×G×A)

540 × 390 × ~130 mm

Svoris

31 kg

Apsauga

Aerozolinis gesintuvas modulyje (30 g, ≥185 °C); IP65 bokšte

Suderinamumas

Ai-HB Pro bokštai 075A–200A, 3–8 moduliai ant BCU, tik ta pati serija

Komplekte

Modulis HB051050B, 2 M5×25 varžtai
