Aprašymas

„Solplanet Ai-HB G2 Pro BCU“ – baterijos valdiklis su pagrindu (gamintojo „BCU and Base“ paketas). Jis valdo ant pagrindo sukrautus HB051050B modulius ir jungia bokštą su inverteriu CAN ryšiu. Vienam bokštui reikia vienos BCU: perkama atskirai statant antrą bokštą lygiagrečiai arba keičiant valdiklį. Svoris 16 kg, pagrindo plotas 540 × 390 mm.

Kas yra valdiklyje

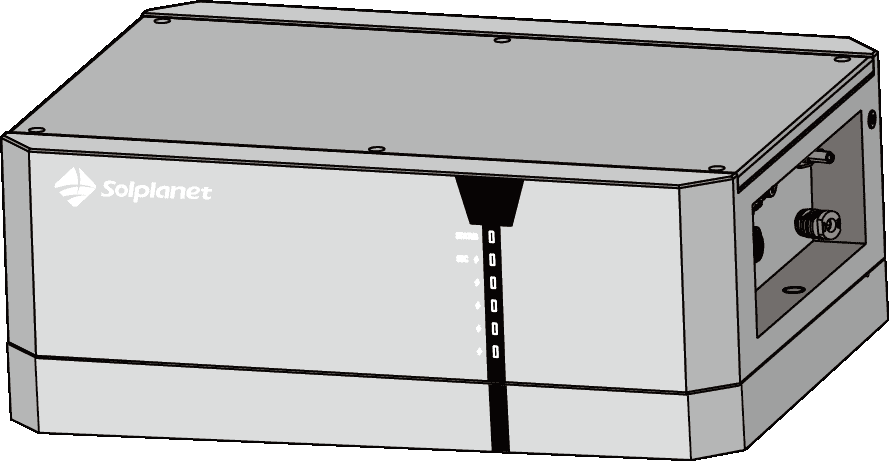

Automatinis jungiklis, atjungiantis aukštą įtampą tarp modulių ir BCU, įjungimo mygtukas, DC jungtys P+/P−, PE gnybtas, du RJ45 lizdai „Link Port In/Out“ (CAN) bei SOC ir būsenos šviesos diodai. BCU stebi modulių įtampą, srovę ir temperatūrą, saugo nuo viršįtampio, per žemos įtampos, viršsrovio, perkaitimo ir trumpojo jungimo; nuolatinė srovė – 50 A.

Komplekte

BCU, pagrindas, 4 kojelės, 2 L laikikliai su 2 M5×12 varžtais ir 2 inkariniais varžtais 8×40, 2 M5×25 varžtai, baterijos kabelių pora (+/−), terminavimo rezistorius, kabelio sandariklis, M6×16 varžtas, šešiakampis raktas S4 ir greito montavimo instrukcija; naujausioje gamintojo instrukcijoje – dar tinklo ir PE kabeliai. Moduliai HB051050B (3–8) perkami atskirai.

Antras bokštas lygiagrečiai

BCU jungiami grandine: pirmojo „Link Port Out“ į antrojo „Link Port In“, terminavimo rezistorius – paskutiniame. Gamintojo lape – iki 8 bokštų (163,84 kWh), tik tos pačios serijos moduliais. Su inverteriu BCU bendrauja CAN ryšiu ekranuotu CAT5 kabeliu į jo BMS lizdą.

Montavimas ir suderinamumas

Pagrindas statomas ant betono ar mūro, moduliai sukraunami, BCU – viršuje ir papildomai tvirtinama prie sienos dviem L laikikliais. IP65 sistemoje – patalpoje arba lauke ne tiesioginėje saulėje. Suderinama su Solplanet sąrašo inverteriais ASW05–12kH-T2, ASW08–12kH-T3, jų -DG versijomis ir ASW015–030K-TH. Jūsų bokšto konfigūraciją ir inverterį patikriname prieš užsakymą.

Techninės specifikacijos

Srovė

50 A nuolatinė įkrovimo / iškrovimo srovė (sistemos)

Komunikacija

CAN: RJ45 „Link Port In/Out“, iki 8 BCU grandinėje, terminavimo rezistorius

Funkcijos

Automatinis jungiklis, ON/OFF mygtukas, DC P+/P−, PE gnybtas, SOC ir būsenos LED

Apsauga

IP65 (sistemos); viršįtampio, per žemos įtampos, viršsrovio, perkaitimo, trumpojo jungimo

Svoris

16 kg (BCU su pagrindu)

Montavimas

Bokšto viršuje; prie sienos 2 L laikikliais ir 8×40 inkarais; pagrindas ant betono / mūro

Suderinamumas

Moduliai HB051050B (3–8); inverteriai ASW05–12kH-T2, ASW08–12kH-T3, -DG, ASW015–030K-TH

Komplekte

BCU, pagrindas, 4 kojelės, 2 L laikikliai, varžtai, inkarai, +/− kabeliai, terminavimo rezistorius, raktas
