Aprašymas

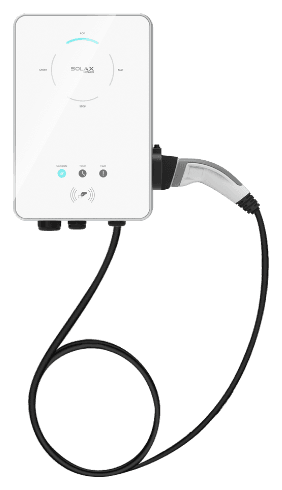

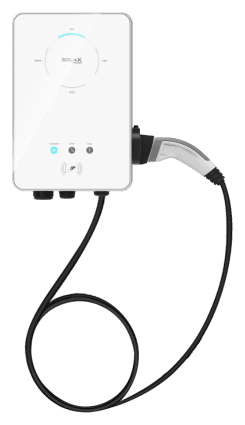

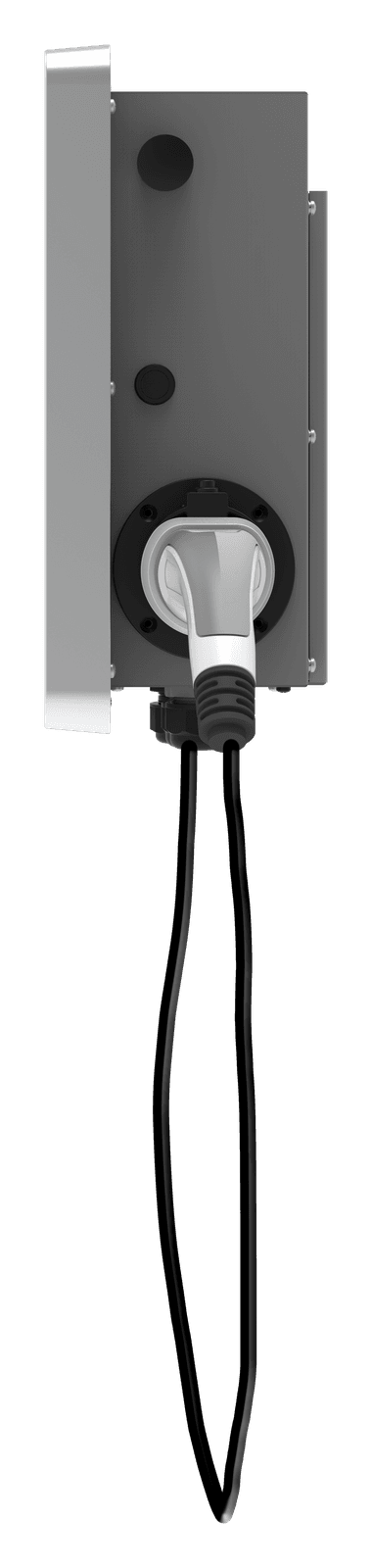

„SolaX X3-EVC-22K(PXC)“ – trifazė 22 kW įkrovimo stotelė su pritvirtintu 6,5 m Type 2 kabeliu, be LCD ekrano. Trimis fazėmis ji ima iki 32 A ir skirta automobiliams su 22 kW vidiniu įkrovikliu, įmonės aikštelei ar daugiabučio kiemui, kur kraunasi skirtingi automobiliai, ir namui, kurio įvadas tokią galią leidžia. Tinklo matavimą (CT arba SolaX skaitiklį) parenkate pagal sistemą; CT į šio modelio komplektą neįeina ir perkamas atskirai.

Kam reikia 22 kW

Visą 22 kW priima tik automobiliai su trifaziu 22 kW įkrovikliu; automobilis su 11 kW įkrovikliu ims 16 A ir krausis tiek pat, kiek su 11 kW stotele. 22 kW variantas prasmingas, kai automobiliai keičiasi, laikas prie stotelės trumpas arba norite atsargos kitam automobiliui. Įvadui tai 32 A fazei: linijoje reikia A tipo RCBO 4P ≥40 A (≤30 mA) ir penkių gyslų ≥6 mm² varinio kabelio – jei įvadas to neleidžia, tinkamesnis 11 kW variantas.

Tinklo matavimas ir dinaminis valdymas

Dinaminis galios valdymas realiu laiku mažina srovę, kad bendra apkrova neviršytų įvadinio automato. Matavimą parenkate pagal sistemą: trifazis CT arba SolaX skaitiklis per RS485, o su SolaX inverteriu iš oficialaus sąrašo (X3-Hybrid G4, X3-Ultra, X3-IES, X3-HYB G4 Pro, X3-MIC G2, X3-Pro G2 ir kt.) – dviejų gyslų ryšys, kuriuo stotelė gauna elektrinės duomenis ir GREEN režimu krauna saulės pertekliumi (paleidimo lygis 3 A arba 6 A; 6 A lygyje iš tinklo neimama).

LED būsena, RFID ir OCPP

Vietoj ekrano – LED indikatoriai (laisva, ruošiama, kraunama, baigta, tinklas, klaida); visa informacija ir nustatymai – „SolaXCloud“ programėlėje. Įkrovimas prasideda įkišus kištuką arba RFID kortele (dvi komplekte). Įmonei svarbus OCPP 1.6 JSON: stotelė jungiama prie operatoriaus platformos, tam reikia skaitiklio sistemoje. OCPP režime komplekto kortelės negalioja – startas operatoriaus kortele arba QR kodu.

Montavimas ir sauga

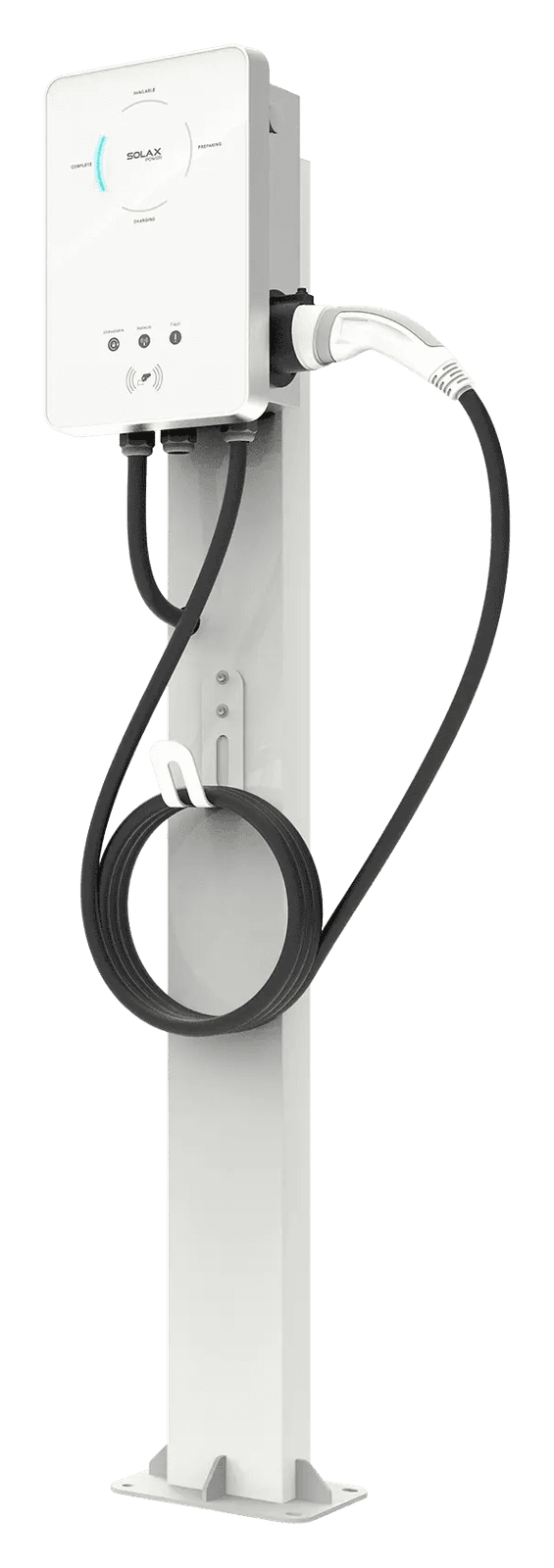

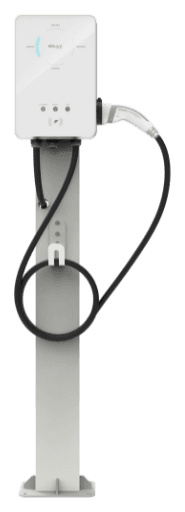

Korpusas 265 × 155 × 370 mm, 9,5 kg, IP65 / IK08; be ekrano stotelė dirba nuo −30 °C iki +50 °C, todėl tinka atvirai aikštelei. Tvirtinama ant sienos (laikiklis komplekte) arba ant SolaX stovo (atskirai). Apsaugos tos pačios kaip visoje serijoje: 30 mA AC / 6 mA DC nuotėkio stebėsena, viršįtampio, perkrovos, trumpojo jungimo ir temperatūros. Garantija – 3 metai pagal ES sąlygas, registruojant „SolaX Cloud“ per 90 dienų nuo paleidimo.

Techninės specifikacijos

Galia

22 kW trimis fazėmis (32 A fazei)

Fazės

3 (3/N/PE), 230/400 V, 50/60 Hz

Jungtis

IEC 62196-2 (Type 2) kištukas, pritvirtintas kabelis

Laido ilgis

6,5 m

Komunikacija

Wi-Fi 2,4 GHz, Ethernet 10/100, RS485 (skaitiklis), RJ45 (CT / inverteris); OCPP 1.6 JSON

Funkcijos

LED indikatoriai (be LCD), dinaminis galios valdymas, FAST / ECO / GREEN, Smart Boost, RFID

Apsauga

IP65, IK08, I klasė; 30 mA AC / 6 mA DC nuotėkio stebėsena; A tipo RCBO 4P ≥40 A linijoje

Darbinė temperatūra

−30…+50 °C

Matmenys (P×G×A)

265 × 155 × 370 mm

Svoris

9,5 kg

Komplekte

Stotelė, 2 RFID kortelės, kabelio laikiklis, tvirtinimo detalės; CT į komplektą neįeina

Garantija

3 metai (ES sąlygos), registracija „SolaX Cloud“ per 90 dienų
