Aprašymas

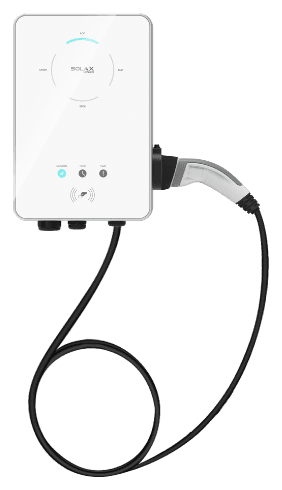

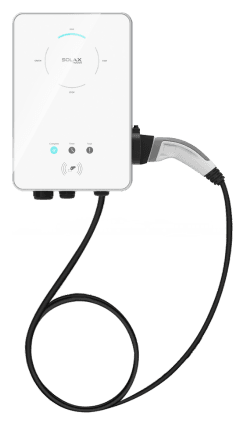

„SolaX X3-EVC-11K(PLC)“ – trifazė 11 kW įkrovimo stotelė su pritvirtintu 6,5 m Type 2 kabeliu ir LCD ekranu. Trimis fazėmis ji ima 16 A ir skirta namui su trifaziu įvadu, kur automobilis kraunamas naktį arba saulės elektrinės pertekliumi. Dinaminiam galios valdymui reikia trifazio CT arba SolaX skaitiklio – trifazis CT yra komplekte.

Kam užtenka 11 kW

Jei jūsų automobilio vidinis įkroviklis priima iki 11 kW, ši stotelė atiduoda viską, ką jis geba paimti – 22 kW variantas jo greičiau nepakrautų. 16 A fazei yra nuosaiki apkrova: įvadui lieka daugiau galios namui, o linijoje užtenka A tipo RCBO 4P ≥20 A (≤30 mA) ir penkių gyslų ≥4 mm² varinio kabelio. Jei automobilis turi 22 kW įkroviklį arba stotelę naudos skirtingi automobiliai, rinkitės 22 kW versiją.

Tinklo matavimas ir saulės režimai

Trifazis CT uždedamas ant įvadinių laidų, ir stotelė mato visą namo apkrovą: FAST režimu krauna visa leidžiama galia, ECO – derina su namo vartojimu, GREEN – saulės pertekliumi (paleidimo lygis 3 A arba 6 A; 6 A lygyje iš tinklo neimama). „Smart Boost“ ir „Timer Boost“ laikinai pakelia galią, kai automobilio reikia anksčiau. Su SolaX inverteriu iš oficialaus sąrašo (X1/X3-Hybrid G4, X3-Ultra, X1/X3-IES, X3-MIC G2 ir kt.) stotelė jungiama dviejų gyslų kabeliu ir elektrinės duomenis gauna iš inverterio; su kitų gamintojų elektrine dirba pagal CT rodmenis.

LCD ekranas ir programėlė

Ekrane matote būseną ir įkrovimo eigą, kalbą pasirenkate programėlėje; OCPP režime ekrane rodomas QR kodas. „SolaXCloud“ programėlėje nustatote režimą, laikmačius ir atidėtą startą. Įkrovimas prasideda įkišus kištuką arba pridėjus RFID kortelę (dvi komplekte). Ryšys – Wi-Fi 2,4 GHz arba Ethernet; OCPP 1.6 JSON (reikalingas skaitiklis).

Montavimas ir sauga

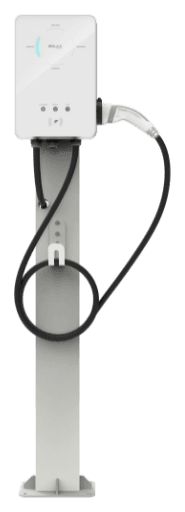

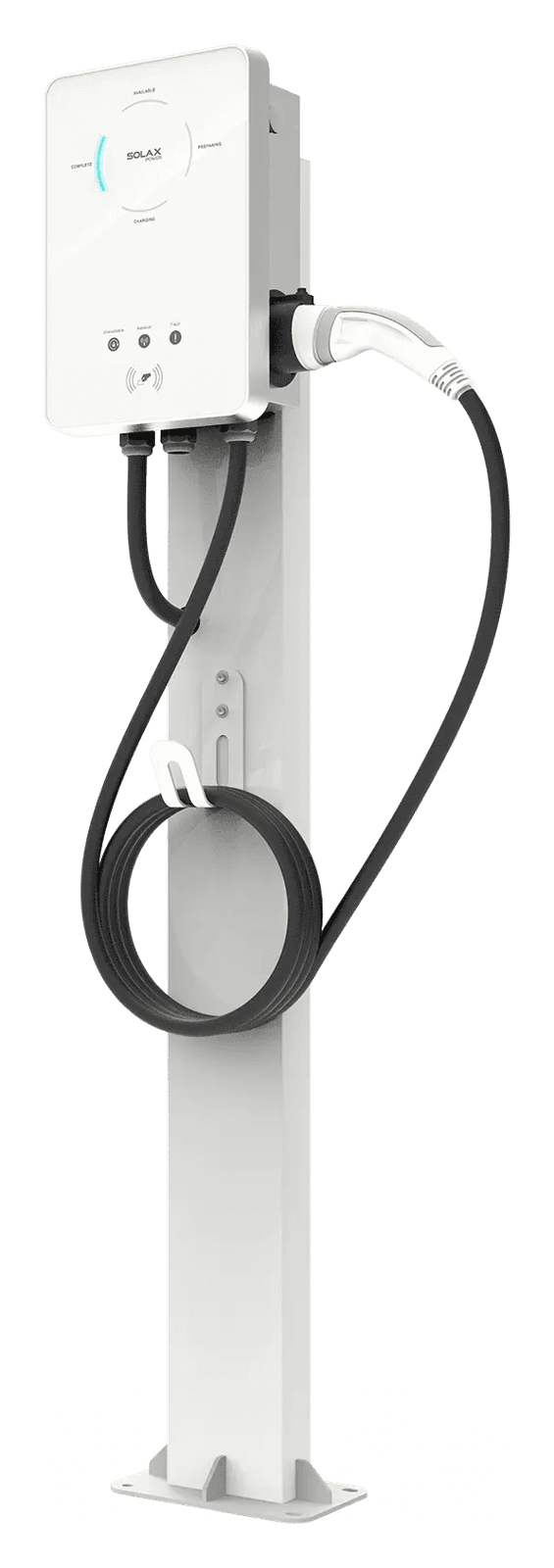

Korpusas 265 × 155 × 370 mm, 8 kg, IP65 / IK08. Dėl ekrano darbinė temperatūra nuo −20 °C iki +50 °C – tinka garažui ir kiemo sienai; itin atvirai vietai, kur šaltis viršija −20 °C, skirtas variantas be ekrano. Tvirtinama ant sienos (laikiklis komplekte) arba ant atskirai įsigyjamo SolaX stovo. Įmontuota 30 mA AC / 6 mA DC nuotėkio stebėsena, viršįtampio, perkrovos, trumpojo jungimo ir temperatūros apsaugos. Garantija – 3 metai pagal ES sąlygas; registruokite „SolaX Cloud“ per 90 dienų nuo paleidimo.

Techninės specifikacijos

Galia

11 kW trimis fazėmis (16 A fazei)

Fazės

3 (3/N/PE), 230/400 V, 50/60 Hz

Jungtis

IEC 62196-2 (Type 2) kištukas, pritvirtintas kabelis

Laido ilgis

6,5 m

Komunikacija

Wi-Fi 2,4 GHz, Ethernet 10/100, RS485 (skaitiklis), RJ45 (CT / inverteris); OCPP 1.6 JSON

Funkcijos

LCD ekranas, dinaminis galios valdymas, FAST / ECO / GREEN, Smart Boost, RFID, „SolaXCloud“

Apsauga

IP65, IK08, I klasė; 30 mA AC / 6 mA DC nuotėkio stebėsena; A tipo RCBO 4P ≥20 A linijoje

Darbinė temperatūra

−20…+50 °C

Matmenys (P×G×A)

265 × 155 × 370 mm

Svoris

8 kg

Komplekte

Stotelė, 2 RFID kortelės, kabelio laikiklis, tvirtinimo detalės; trifazis CT komplekte

Garantija

3 metai (ES sąlygos), registracija „SolaX Cloud“ per 90 dienų
