Aprašymas

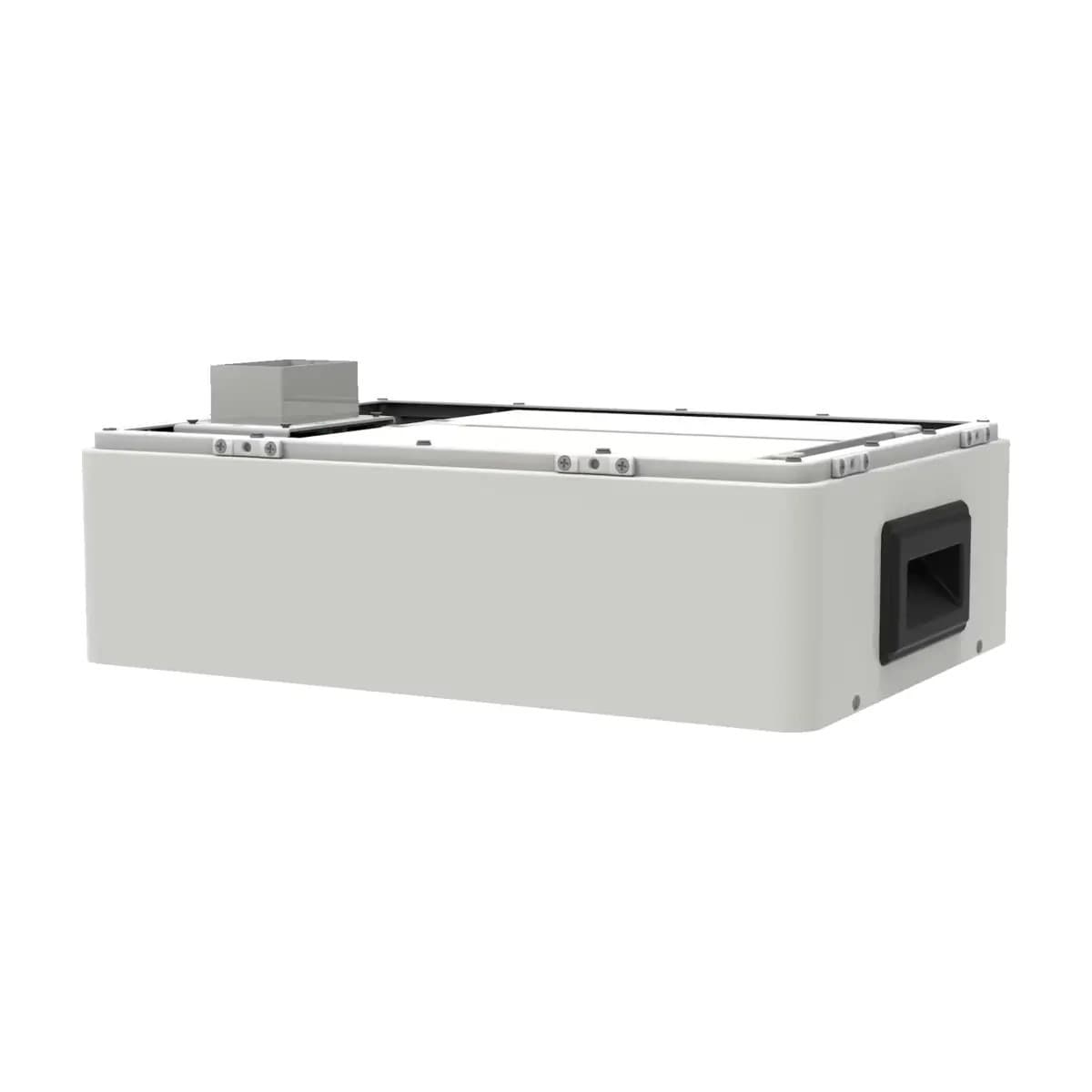

„SolaX TP-HS36“ – vienas „T-BAT-SYS-HV-S3.6“ šeimos LFP baterijos modulis: 3,6 kWh, 72 Ah, 51,2 V nominalios įtampos, 510 × 365 × 152 mm, 34 kg. Tai plėtros vienetas: juo didinama esamo HS36 bokšto talpa arba kartu su atskirai parduodamu valdikliu „TBMS-MCS0800“ komplektuojama nauja sistema. Vienas modulis savarankiškai neveikia – jam reikia valdiklio ir ne mažiau kaip dviejų modulių sistemoje.

Kaip vyksta plėtra

Modulis dedamas ant esamo bokšto viršaus po valdikliu: jungtys tarp modulių integruotos, laidų jungti nereikia, komplekte tik 4 varžtai M4×14 su tarpinėmis. Kiekvienas pridėtas modulis bokštą paaukština 137,5 mm, prideda 3,6 kWh talpos ir 51,2 V nominalios įtampos, o kartu padidina nominalią galią 1,8 kW (35 A). Prieš sujungimą naujas modulis turi būti įkrautas iki esamos sistemos įtampos lygio – tai atliekama montavimo metu pagal gamintojo plėtros procedūrą.

Kiek modulių galima

Prie vieno valdiklio jungiama nuo 2 iki 13 modulių (7,4–47,9 kWh). Viename bokšte pagal naujausią instrukciją telpa iki 10 modulių; 11-as modulis reikalauja antro bokšto ir atskirai perkamo „Series Box“. Svarbu tikrinti ir inverterio įtampos langą: vienfaziams „X1-Hybrid G3/G4“ gamintojas nurodo daugiausia 8 modulius, trifaziams „X3-Hybrid G2/G4“ ir „X3-Ultra“ – iki 13.

Gamintojo sąlygos plėtrai

Pirmojo montavimo metu visų modulių pagaminimo datos turi skirtis ne daugiau kaip 3 mėnesiais. Papildyti jau veikiančią sistemą „SolaX“ garantijos sąlygose siūloma per metus nuo montavimo pagal gamintojo baterijų plėtros procedūrą, todėl, jei planuojate didinti talpą, geriau tai numatyti iš karto. Kiekvienam moduliui galioja ta pati 90 % iškrovimo gylio riba ir daugiau kaip 6 000 ciklų.

Aplinka ir sauga

IP65 korpusas, įkrovimas nuo 0 °C, iškrovimas nuo −20 °C, su įjungta pašildymo funkcija – nuo −30 °C; 95 % energijos grąžos efektyvumas. LFP elementai, sertifikatai IEC 62619 ir UN38.3; transportuojamas kaip UN 3480 krovinys.

Garantija

ES garantija – 10 metų aparatūrai kartu su sistema, kurioje modulis sumontuotas; garantuojama ne mažiau kaip 70 % nominalios energijos arba 11,2 MWh pralaida šiam moduliui, priklausomai nuo to, kas pasiekiama pirmiau. Pagal planuojamo 2026 m. APVA kvietimo sąlygas kompensacija skaičiuojama už talpą (170 €/kWh, iki 15 kWh).

Techninės specifikacijos

Talpa

3,6 kWh, 72 Ah (LFP)

Naudojama energija

apie 3,3 kWh (90 % DOD)

Įtampa

51,2 V nominali; +51,2 V sistemos įtampai

Srovė

35 A rekomenduojama, 50 A maks.

Įkrovimo ciklai

> 6 000 (90 % DOD, 25 °C)

Darbinė temperatūra

Įkrovimas 0…+53 °C, iškrovimas −20…+53 °C; su pašildymu −30…+53 °C

Apsauga

IP65

Matmenys (P×G×A)

510 × 365 × 152 mm; bokštą paaukština 137,5 mm

Svoris

34 kg

Montavimas

Sukraunamas į HS36 bokštą; 2–13 modulių valdikliui, iki 10 bokšte

Suderinamumas

Tik su valdikliu TBMS-MCS0800 (T-BAT-SYS-HV-S3.6)

Komplekte

Modulis, 4 varžtai M4×14, 4 tarpinės

Garantija

10 m. ES garantija; ≥ 70 % energijos arba 11,2 MWh moduliui
