Aprašymas

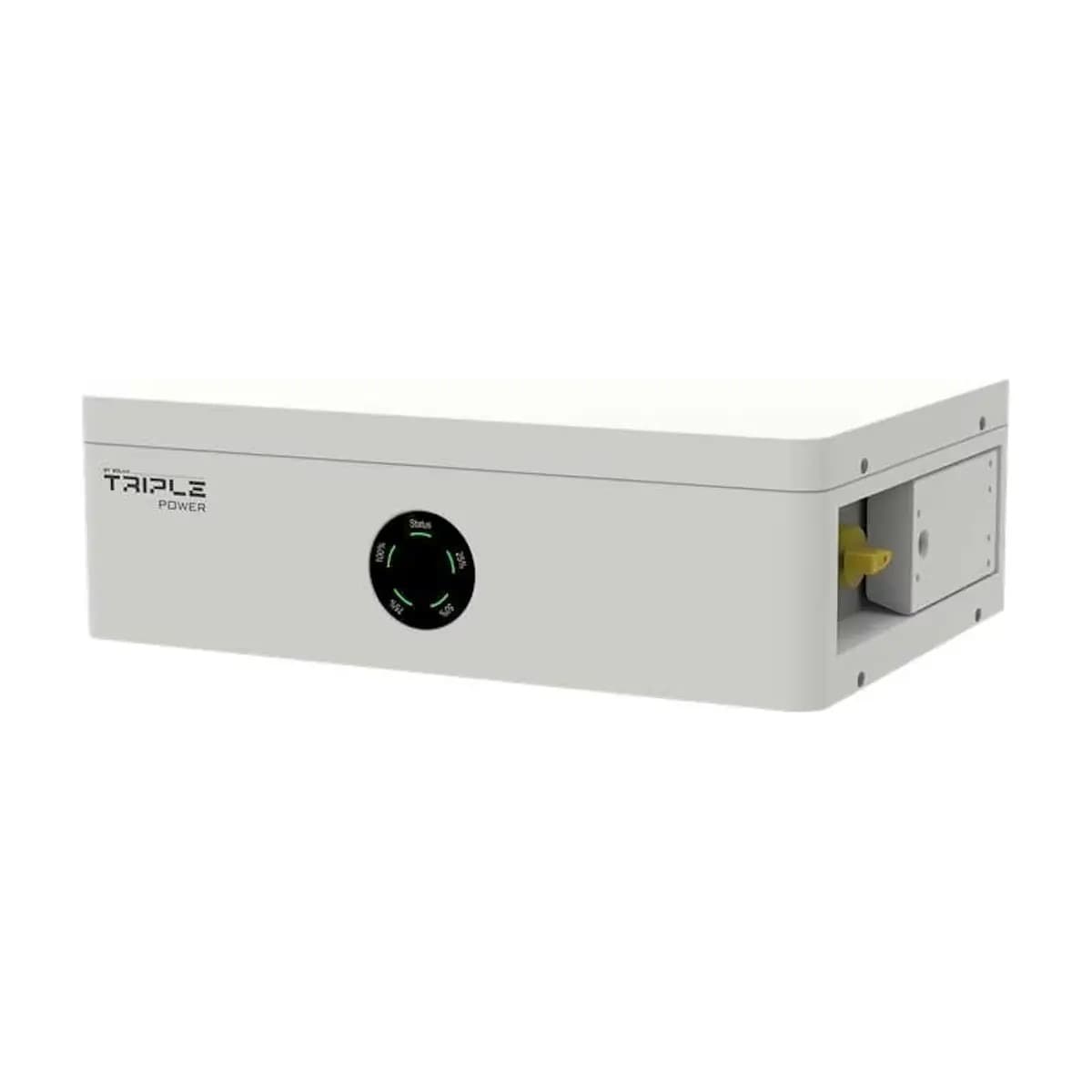

„SolaX TBMS-MCS0800“ – „T-BAT-SYS-HV-S3.6“ ir „T-BAT-SYS-HV-S2.5“ bokštų valdiklis (BMS), montuojamas bokšto viršuje. Jis stebi visų modulių elementus, valdo įkrovimą ir iškrovimą, palaiko ryšį su inverteriu ir yra vienintelis bokšto taškas, prie kurio jungiami galios ir ryšio kabeliai. Komplekte – padas, ant kurio statomas bokštas, ir 2 m kabeliai iki inverterio, tad tai viskas, ko reikia naujai sistemai surinkti iš atskirai perkamų modulių.

Kam reikia atskiro valdiklio

Valdiklis perkamas, kai sistema komplektuojama iš atskirų modulių, kai statomas antras bokštas prie kito inverterio prievado arba keičiant valdiklį. Vienas „TBMS-MCS0800“ aptarnauja nuo 2 iki 13 modulių „TP-HS36“ (7,4–47,9 kWh) arba tiek pat „TP-HS25“ (5,1–33,3 kWh) – modulių tipai viename bokšte nemaišomi. Antram nuosekliai jungiamam bokštui reikia ne antro valdiklio, o „Series Box“.

Jungtys ir funkcijos

Ryšys su inverteriu – CAN 2.0 arba RS485 per BMS prievadą; galios išvadai B+ / B− ir COM, GND prievadai antram bokštui per „Series Box“; HEAT prievadas pašildymo funkcijai (iš gamyklos uždengtas trumpiklio kištuku). Valdiklis užtikrina minkštą startą, antrinę apsaugą, o diagnostika ir programinės įrangos atnaujinimas atliekami nuotoliniu būdu per inverterį. Viduje – nuolatinės srovės saugiklis 750 V / 60 A.

Matmenys ir montavimas

Valdiklis 510 × 365 × 157 mm, 13 kg; padas 510 × 365 × 104,2 mm, 10,1 kg. Padas tvirtinamas prie grindų ir sienos L formos bei reguliuojamu laikikliais (komplekte), ant jo sukraunami moduliai, viršuje – valdiklis. IP65 korpusas, I apsaugos klasė, darbinė temperatūra tokia pat kaip modulių: įkrovimas nuo 0 °C, iškrovimas nuo −20 °C, su pašildymu – nuo −30 °C.

Komplekte

Valdiklis, padas, ryšio kabelis 2 000 mm, oranžinis ir juodas galios kabeliai 2 000 mm (inverterio pusės jungtys tiekiamos su inverteriu), L laikiklis, reguliuojamas laikiklis, varžtai, tarpinės, RNB5-6 antgaliai, M6 veržlės, inkariniai varžtai, sukimo raktas ir dokumentacija.

Suderinamumas ir garantija

Valdiklis dirba su „SolaX“ hibridiniais inverteriais, kurie yra oficialiuose HS36 ir HS25 suderinamumo sąrašuose: „X1-Hybrid G3/G4“, „X3-Hybrid G2/G4“, „X3-Ultra“. ES garantija – 10 metų kaip visai sistemai „T-BAT-SYS-HV-S3.6“; kabeliai, laikikliai ir įrankiai į garantiją neįeina.

Techninės specifikacijos

Talpa

Valdo 2–13 modulių TP-HS36 (7,4–47,9 kWh) arba TP-HS25 (5,1–33,3 kWh)

Įtampa

Sistemos 90–750 V DC (pagal modulių skaičių)

Srovė

50 A maks.; saugiklis 750 V / 60 A

Komunikacija

CAN 2.0 / RS485 (BMS prievadas); HEAT, COM, GND, B+/B− jungtys

Funkcijos

Minkštas startas, antrinė apsauga, nuotolinė diagnostika ir atnaujinimas per inverterį

Apsauga

IP65, I apsaugos klasė

Darbinė temperatūra

Įkrovimas 0…+53 °C, iškrovimas −20…+53 °C; su pašildymu −30…+53 °C

Matmenys (P×G×A)

Valdiklis 510 × 365 × 157 mm; padas 510 × 365 × 104,2 mm

Svoris

13 kg valdiklis + 10,1 kg padas

Montavimas

Bokšto viršuje ant modulių; padas tvirtinamas prie grindų ir sienos

Komplekte

Valdiklis, padas, ryšio kabelis 2 m, galios kabeliai 2 m, laikikliai, tvirtinimo detalės, raktas

Suderinamumas

SolaX X1-Hybrid G3/G4, X3-Hybrid G2/G4, X3-Ultra (pagal modulių skaičių)

Garantija

10 m. ES garantija (be kabelių, laikiklių ir įrankių)
