Aprašymas

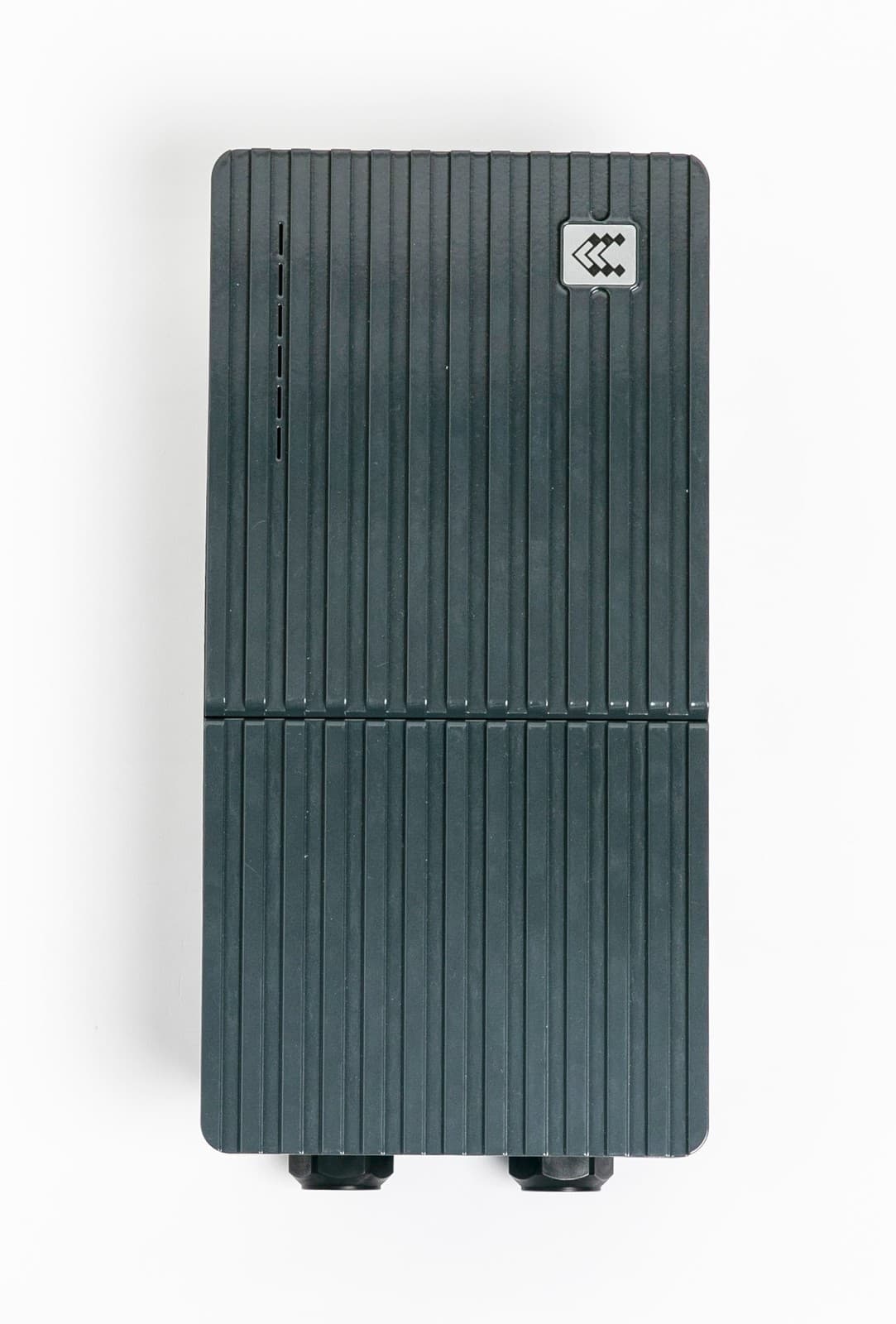

„Teltonika TeltoCharge“ 22 kW su Type 2 lizdu (kodas EVC120000000) – galingiausia lizdo versija: trimis fazėmis ima iki 32 A ir atiduoda iki 22 kW, viena faze – iki 7,4 kW. Tai pasirinkimas pusiau viešai vietai – įmonės aikštelei, daugiabučio kiemui, svečių namams – kur jungiasi skirtingi automobiliai, ir namui su vienfaziu automobiliu arba automobiliu, turinčiu 22 kW vidinį įkroviklį.

Kam reikia 22 kW

Visą 22 kW galią paima tik automobiliai su 22 kW vidiniu AC įkrovikliu; automobiliui, kuris priima 11 kW, abi versijos krauna vienodai. Esminis 22 kW versijos pranašumas – 32 A vienai fazei: vienfazis elektromobilis ar hibridas čia krauna iki 7,4 kW, dvigubai greičiau nei iš 11 kW stotelės. 32 A fazei – rimta apkrova, todėl dinaminis galios valdymas su išoriniu Modbus RS-485 skaitikliu čia praktiškai būtinas: stotelė seka bendrą vartojimą, mažina srovę ir fazėje likus mažiau nei 6 A pereina į vienfazį režimą.

Lizdas, užraktas ir autorizavimas

Type 2 lizdas (IEC 62196-2) tinka vietoms su daug vairuotojų: kiekvienas atsineša savo kabelį, nelieka kabančio laido. Tik lizdo versijoje yra kabelio užrakto nuostata – kabelį galite užfiksuoti lizde net neįkraudami. Autorizavimas – programėle arba NFC kortelėmis, kiekvienam vartotojui savo; per OCPP 1.6 JSON stotelė jungiama prie operatoriaus platformos, o komanda „UnlockConnector“ (tik lizdo versijose) atrakina jungtį nuotoliniu būdu. Šis kodas be GSM modemo – internetas per Wi-Fi 2,4 GHz arba Ethernet (RJ45); modemo versija (EVC120100000) – atskiras gaminys.

Saulės elektrinė

Su suderintu skaitikliu, matuojančiu srovę į tinklą, veikia „Solar only“ (tik perteklius, nuo 6 A), „ECO“ ir „ECO+“ režimai. Privačioms įkrovimo stotelėms planuojamas atskiras paramos kvietimas; ankstesnė programa reikalavo dinaminio galios valdymo.

Montavimas ir sauga

Korpusas 170 × 94 × 341 mm, 2,8 kg, IP56 / IK10, nuo −30 °C iki +50 °C; tvirtinamas ant sienos trimis taškais arba ant TeltoCharge stovo (atskirai). Maitinimo laidas 6–7,5 mm² (antgaliai komplekte); linijoje – išorinė B tipo nuotėkio relė ir viršsrovių apsauga (ne mažiau 32 A, gamintojas rekomenduoja 40 A); jų ir priekinės plokštės komplekte nėra. Įmontuota 30 mA AC / 6 mA DC nuotėkio stebėsena; garantija – 36 mėnesiai nuo pirkimo datos.

Techninės specifikacijos

Galia

22 kW trimis fazėmis (32 A); 7,4 kW viena faze

Srovė

iki 32 A; programėle mažinama nuo 6 A

Įtampa

230 V ±10 % (L-N) / 400 V ±10 % (L-L), 50/60 Hz

Jungtis

Type 2 lizdas (IEC 62196-2), kabelio užraktas pagal poreikį

Komunikacija

Wi-Fi 2,4 GHz, Bluetooth LE, NFC, Ethernet RJ45, OCPP 1.6 JSON, Modbus RS-485; be GSM

Funkcijos

Dinaminis galios valdymas, fazių balansavimas, „Solar only“ / ECO / ECO+, NFC autorizavimas

Apsauga

30 mA AC / 6 mA DC nuotėkio stebėsena; būtina B tipo RCD; viršsrovių apsauga ≥32 A

Darbinė temperatūra

nuo −30 °C iki +50 °C

Matmenys (P×G×A)

170 × 94 × 341 mm, IP56 / IK10

Svoris

2,8 kg

Komplekte

Stotelė, kaiščiai, varžtai, kabelio įvadas, antgaliai 6 mm²; be priekinės plokštės ir RCD

Garantija

36 mėn. nuo pirkimo datos
