Aprašymas

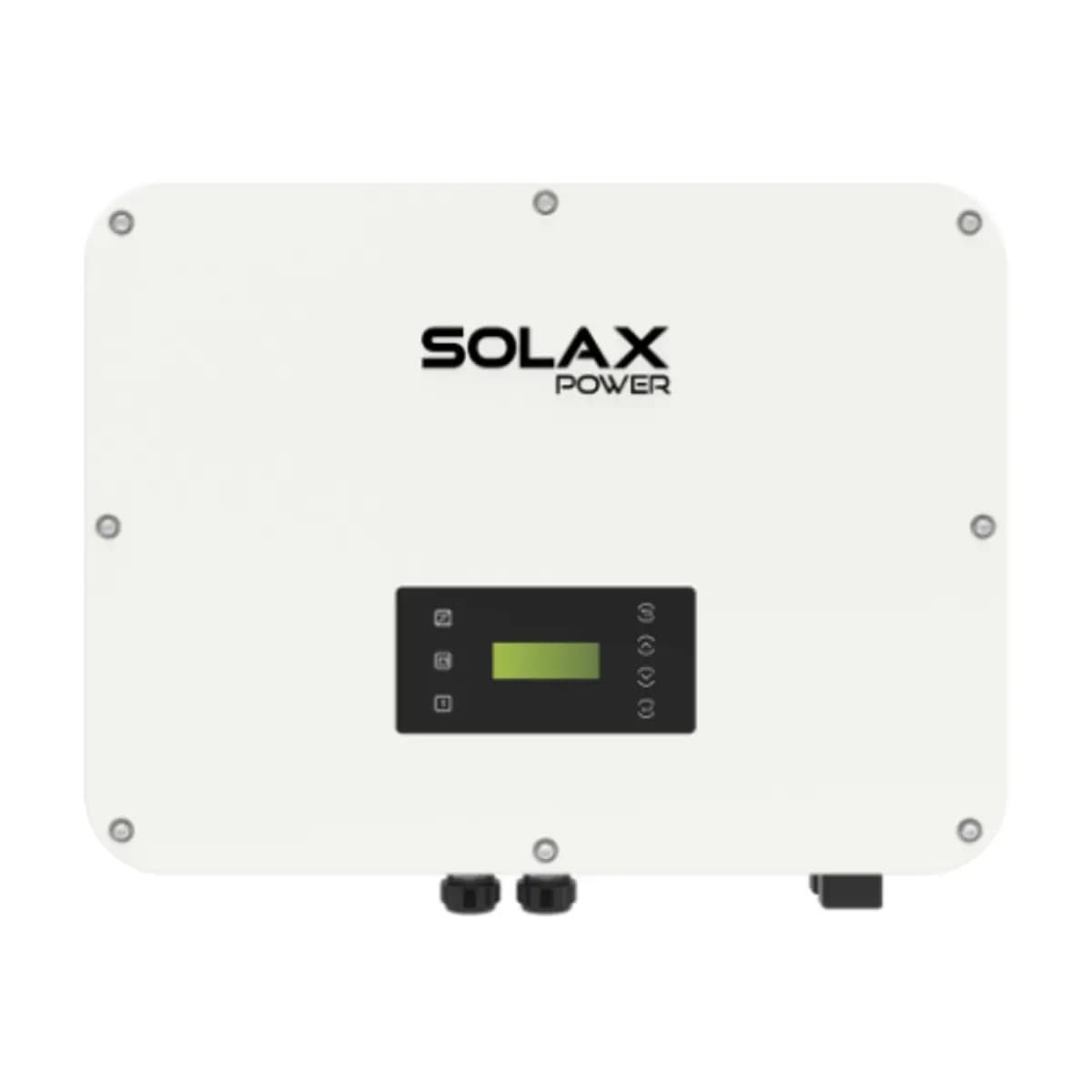

„SolaX X3-ULT-25K“ – trifazis 25 kW hibridinis inverteris su trimis MPPT ir dviem aukštos įtampos baterijos prievadais. Tai variantas dideliam namui su šilumos siurbliu, ūkiui ar dirbtuvėms, kur saulės elektrinė siekia 30–50 kWp, o įvadas ir apkrovos telpa į 36,3 A fazėje. Montuojamas ant sienos lauke arba patalpoje, korpusas IP66.

Galia ir elektrinės dydis

Nominali galia 25 kVA, o iki 40 °C aplinkos temperatūroje inverteris atiduoda iki 27,5 kVA (39,9 A fazėje) – 10 % rezervą, kurio 30 kW variantas neturi. Į tris MPPT sekiklius jungiama po dvi modulių grandines, po 36 A sekikliui, įėjimas iki 1 000 V; leidžiamas 200 % perdimensionavimas – iki 50 kWp. Jei elektrinė didesnė nei 50 kWp arba nuolatinė apkrova artėja prie 25 kW, rinkitės X3-ULT-30K.

Baterija ir rezervinis maitinimas

Baterijos įkrovimo ir iškrovimo galia – 24 kW, po 30 A kiekvienam iš dviejų prievadų. Visa galia pasiekiama, kai bokšto įtampa ne žemesnė kaip 400 V – pvz., du bokštai po 8 „T-BAT SYS HV S3.6“ arba „TSYS-HS51“ modulius; žemiau 180 V inverteris riboja baterijos srovę iki 20 A, todėl mažiausia prasminga konfigūracija – 4 moduliai bokšte. Dingus tinklui EPS išvadas tiekia 25 kVA, o 10 s – 50 kVA pikus; persijungimas – iki 10 ms, galia fazėms gali būti nesimetrinė.

Suderinamumas su baterijomis

Inverteris dirba tik su SolaX aukštos įtampos baterijomis iš gamintojo sąrašo: „T-BAT SYS HV S2.5“, „S3.6“ ir „TSYS-HS51“ – 3–13 modulių prievadui, iki 26 sistemoje; „T-BAT H 5.8“ ir „HV 3.0“ – 2–4 prievadui. Trečias bokštas jungiamas per „TcBox-70“. Jūsų baterijos komplektą suderiname prieš užsakymą.

Montavimas ir ryšys

Matmenys 696 × 240 × 526 mm, svoris 48,5 kg – komplekte dvi nešimo rankenos ir sieninis laikiklis. Darbas nuo −35 °C iki +60 °C (galia mažinama virš +45 °C), triukšmas iki 45 dB. Komplekte 6 poros PV jungčių, baterijos ir AC jungtys, CT daviklis; baterijos kabelis tiekiamas su baterija. Stebėsena „SolaXCloud“ per „SolaX Pocket“ Wi-Fi arba LAN modulį, RS485 skaitikliui ir Modbus.

Sauga ir garantija

II tipo viršįtampio ribotuvai DC ir AC pusėje, izoliacijos, nuotėkio srovės ir salos režimo kontrolė. ES garantija 5 metai; prijungus prie „SolaX Cloud“ ir keliant duomenis – nemokamai 10 metų, registracija per 90 dienų nuo paleidimo.

Techninės specifikacijos

Galia

25 kW (25 kVA), iki 27,5 kVA žemiau 40 °C; saulės elektrinė iki 50 kWp

Fazės

Trifazis, 3/N/PE, 400/230 V, 50/60 Hz; nesimetrinė galia fazėms

Srovė

AC 36,3 A nominali, 39,9 A maks.; PV 36 A kiekvienam MPPT; baterija 2 × 30 A

Įtampa

PV 160–950 V (iki 1 000 V), 3 MPPT po 2 grandines; baterija 120–800 V

Funkcijos

Baterija 24 kW; EPS 25 kVA, pikas 50 kVA 10 s, <10 ms; generatorius; iki 10 lygiagrečiai

Suderinamumas

SolaX T-BAT SYS HV S2.5/S3.6, TSYS-HS51 (3–13 prievadui), T-BAT H 5.8, HV 3.0

Komunikacija

RS485 (Modbus, skaitiklis), DI/DO; „SolaXCloud“ per „Pocket“ Wi-Fi arba LAN modulį

Apsauga

IP66; II tipo SPD DC ir AC; izoliacijos, nuotėkio srovės ir salos režimo kontrolė

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia mažinama virš +45 °C)

Matmenys (P×G×A)

696 × 240 × 526 mm

Svoris

48,5 kg

Montavimas

Ant sienos, laikiklis komplekte; lauke arba patalpoje

Komplekte

Laikiklis, 6 poros PV jungčių, baterijos ir AC jungtys, CT daviklis; be baterijos kabelio

Garantija

5 m. (ES); nemokamai 10 m. prijungus prie „SolaX Cloud“
