Aprašymas

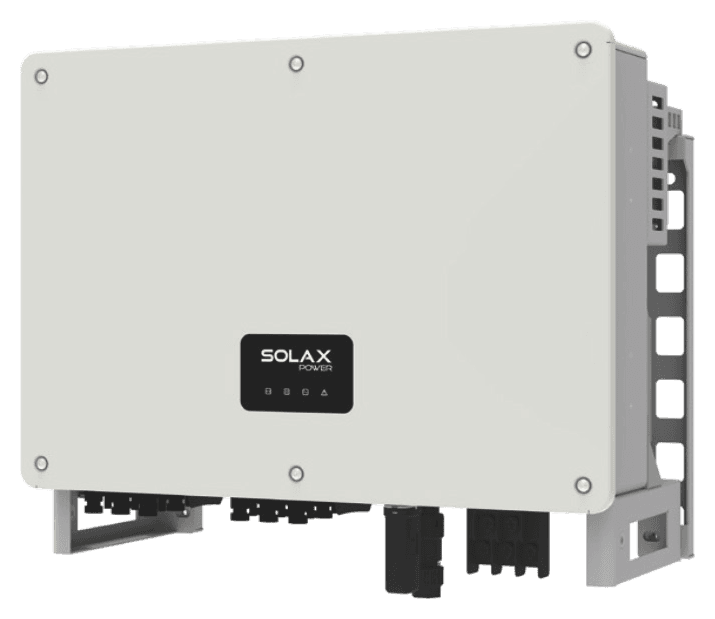

„SolaX X3-MGA-60K-G2“ – galingiausias serijos trifazis tinklo inverteris: 60 kW, šeši MPPT sekikliai ir iki 90 kWp modulių. Jis skirtas objektui, kuriam leista generuoti 60 kW, arba kaip standartinis blokas didesnei elektrinei – ant gamybos ar logistikos pastatų stogų su keliomis modulių kryptimis ir nuolydžiais. Be baterijos prievado ir transformatoriaus; IP66 korpusas montuojamas ant sienos lauke arba patalpoje.

Šeši sekikliai sudėtingam stogui

Šeši MPPT sekikliai priima po dvi grandines – 12 grandinių, po 32 A sekikliui, trumpojo jungimo srovė iki 46 A. Tai vienu sekikliu ir dviem grandinėmis daugiau nei 50 kW modelyje: skirtingos stogo plokštumos ar šešėliuojamos zonos jungiamos į savus įvadus ir dirba nepriklausomai. Įėjimo įtampa iki 1 100 V, darbinis diapazonas 180–1 000 V, startas nuo 200 V. Pagal 150 % taisyklę prijungiama iki 90 kWp; jei elektrinė neviršija 75 kWp, o leistina galia – 50 kW, užtenka „X3-MGA-50K-G2“.

Galia ir AC pusė

Nominali galia 60 kW (60 kVA), 87 A fazėje; su 110 % rezervu – iki 66 kVA ir 95,7 A. Įvadas turi atlaikyti šią srovę: penkių gyslų 35–50 mm² varinis arba 50–70 mm² aliumininis kabelis iki 200 m, automatas didesnis nei 1,25 × 87 A. Didesnei elektrinei per „SolaX DataHub“ lygiagrečiai jungiama iki 60 inverterių su bendru skaitikliu, eksportas ribojamas iki nulio. Efektyvumas 98,4 % (europinis 98,1 %), galios koeficientas reguliuojamas 0,8–1, naktinis suvartojimas mažiau nei 2 W.

Montavimas ir komplektas

Korpusas 630 × 286 × 521 mm (P×G×A), 46 kg; darbas nuo −25 °C iki +60 °C. Keliems inverteriams eilėje paliekama 30 cm iš šonų ir 60 cm viršuje bei apačioje, lauke rekomenduojama stoginė. Komplekte sieninis laikiklis, 12 porų PV jungčių, ryšio jungtis, raktai ir varžtai; OT antgaliai ir Wi-Fi / LAN / 4G stebėsenos modulis – atskirai, patvirtiname užsakant. Modelis be LCD: keturi LED indikatoriai, parametrai ir I–V diagnostika – nuotoliniu būdu.

Sauga ir garantija

Viršįtampio ribotuvai (II tipo) abiejose pusėse, užrakinamas DC jungiklis, izoliacijos, nuotėkio srovės, perkaitimo ir salos režimo kontrolė; atitiktis EN 50549. ES garantija – 5 metai; prijungus prie „SolaX Cloud“ ir keliant gamybos duomenis pridedami dar 1 metai dalių garantijos. Registracija eu.solaxcloud.com per 90 dienų nuo paleidimo.

Techninės specifikacijos

Galia

60 kW (60 kVA), iki 66 kVA (110 %); saulės elektrinė iki 90 kWp

Fazės

Trifazis tinklo inverteris, 3/N/PE, 230/400 V, 50/60 Hz

Srovė

AC 87 A nominali, 95,7 A maks.; PV 32 A kiekvienam MPPT (Isc 46 A)

Įtampa

PV iki 1 100 V, MPPT 180–1 000 V, startas 200 V; 6 MPPT po 2 grandines (12)

Funkcijos

Efektyvumas 98,4 % / 98,1 % (EU); eksporto ribojimas, I–V diagnostika; iki 60 lygiagrečiai

Komunikacija

RS485 (skaitiklis), DRM, DI/DO, USB; Wi-Fi / LAN / 4G modulis atskirai – „SolaXCloud“

Apsauga

IP66; II tipo SPD DC ir AC; DC jungiklis; izoliacijos, nuotėkio srovės, salos režimo kontrolė

Darbinė temperatūra

Nuo −25 °C iki +60 °C, 0–100 % RH, iki 4 000 m

Matmenys (P×G×A)

630 × 286 × 521 mm

Svoris

46 kg

Montavimas

Ant sienos, laikiklis komplekte; lauke arba patalpoje (lauke – stoginė)

Komplekte

Laikiklis, 12 porų PV jungčių, ryšio jungtis, raktai, varžtai; be stebėsenos modulio ir OT antgalių

Garantija

5 m. (ES); +1 m. dalių garantija prijungus prie „SolaX Cloud“
