Aprašymas

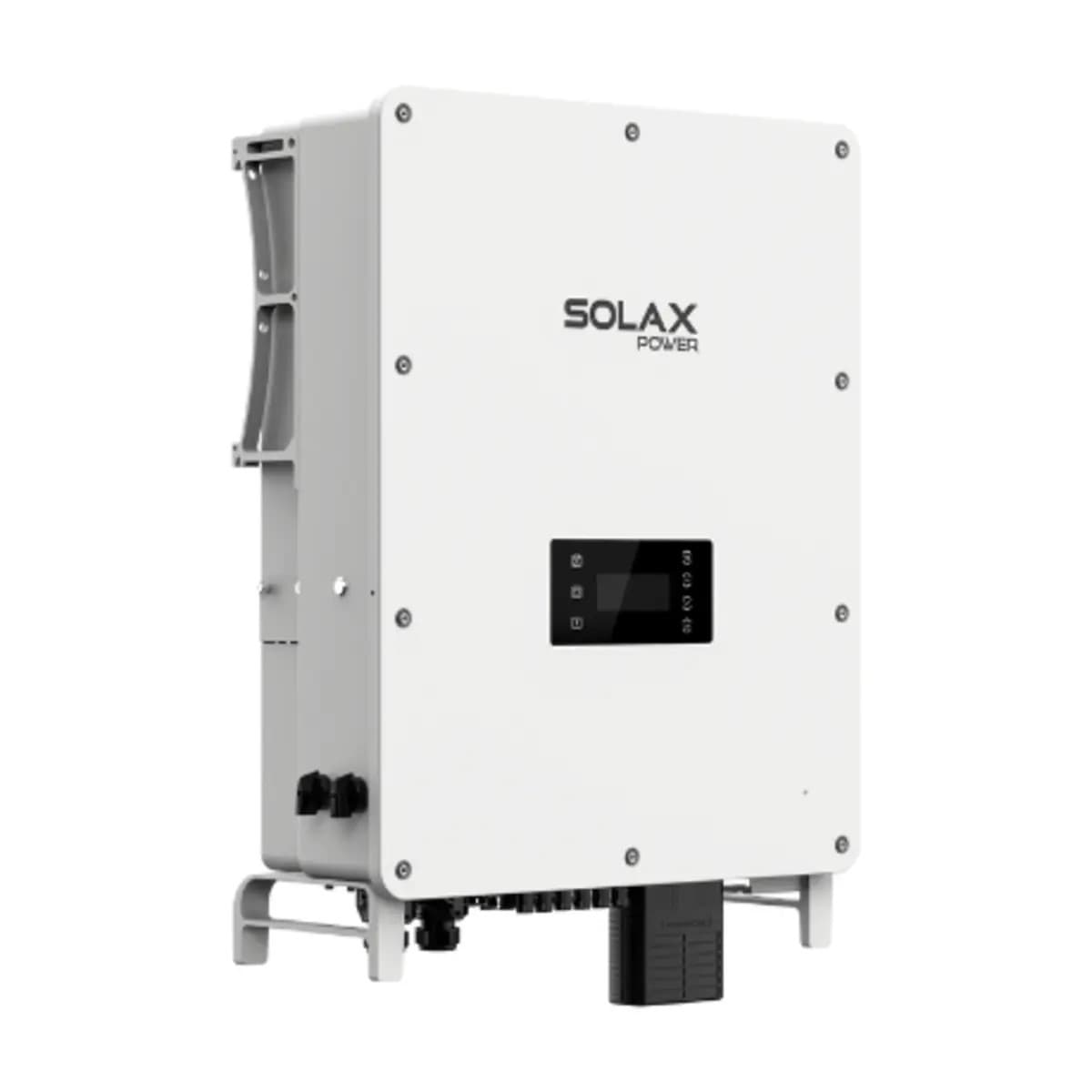

„SolaX X3-AELIO-60K“ – trifazis 60 kW hibridinis inverteris su šešiais MPPT sekikliais ir dviem aukštos įtampos baterijos prievadais. Tai didžiausias serijos variantas mūsų parduotuvėje – gamyklai, sandėliui, ūkiui ar viešbučiui, kur saulės elektrinė siekia 100–120 kWp, o nuolatinė apkrova ar pikai viršija 50 kW. Korpusas tas pats kaip 50 kW modelio, bet 20 % daugiau galios ir elektrinei, ir baterijai.

Galia ir elektrinės dydis

Nominali galia 60 kW (87,0 A fazėje), o iki +45 °C aplinkos temperatūroje inverteris atiduoda iki 66 kVA (95,7 A fazėje) – pagal šią srovę parenkami kabeliai ir įvadinis automatas. Šeši MPPT sekikliai priima 12 modulių grandinių, po 40 A sekikliui, įėjimas iki 1 000 V, darbinis diapazonas 160–950 V; leidžiamas 200 % perdimensionavimas – iki 120 kWp. Šeši sekikliai vietoje penkių leidžia atskirai optimizuoti daugiau skirtingos orientacijos stogo plokštumų. Didesniems objektams iki 10 inverterių jungiami lygiagrečiai – iki 600 kW.

Baterija ir rezervinis maitinimas

Baterijos įkrovimo ir iškrovimo galia – 60 kW, srovė iki 80 A kiekvienam iš dviejų prievadų, įtampos langas 180–820 V, rekomenduojama 650 V. Tai 10 kW daugiau nei 50K variante – kaupiklis greičiau sugeria vidurdienio gamybos perteklių ir didesne galia dengia vakaro pikus. Dingus tinklui EPS išvadas tiekia 60 kVA, 1 minutę – 72 kVA, o 10 s – 90 kVA; persijungimas – iki 10 ms, galia fazėms gali būti nesimetrinė. Generatoriaus valdymas, pikų lyginimas, galios poreikio valdymas ir tvarkaraštis 24/7 – kaip visoje serijoje.

Suderinamumas su baterijomis

Gamintojo sąraše – tik SolaX aukštos įtampos baterijos: „TSYS-HS51“ (5–13 modulių po 5,1 kWh prievadui, 25,6–133 kWh), „T-HR140“ (7–14 modulių prievadui, 100,1–400,4 kWh) ir „HS160-PA“ (16 kWh moduliai; su 60K gamintojas rekomenduoja ne mažiau kaip 8 modulius – 128 kWh, vienu daugiau nei 50K). Konfigūraciją suderiname prieš užsakymą.

Montavimas ir ryšys

Matmenys 670 × 257 × 820 mm, svoris iki 105 kg – komplekte sieninis laikiklis, kėlimo kilpos, 12 porų PV jungčių, baterijos ir AC jungtys, CT daviklis; skaitiklis ir ryšio modulis užsakomi atskirai. Montuojama ant sienos arba baterijos spintos; siena turi atlaikyti keturis inverterio svorius. Darbas nuo −35 °C iki +60 °C (galia mažinama virš +45 °C), triukšmas iki 65 dB. Ryšys: RS485, CAN (BMS), lygiagretaus jungimo magistralė, DI/DO, DRM; stebėsena ir nuotoliniai atnaujinimai per „SolaXCloud“.

Sauga ir garantija

II tipo viršįtampio ribotuvai PV ir AC pusėje, izoliacijos, nuotėkio srovės ir salos režimo kontrolė, baterijos atvirkštinio poliškumo apsauga; AFCI – pasirenkamas. Garantijos terminą šiam modeliui patvirtiname pagal gamintojo ES garantijos sąlygas prieš užsakymą; inverteris registruojamas „SolaXCloud“ paskyroje.

Techninės specifikacijos

Galia

60 kW (iki 66 kVA žemiau +45 °C); saulės elektrinė iki 120 kWp; baterija 60 kW

Fazės

Trifazis, 3/N/PE, 400/230 V, 50/60 Hz; nesimetrinė galia fazėms

Srovė

AC 87,0 A nominali, 95,7 A maks. fazėje; PV 40 A kiekvienam MPPT; baterija 2 × 80 A

Įtampa

PV 160–950 V (iki 1 000 V), 6 MPPT po 2 grandines; baterija 180–820 V

Funkcijos

EPS 60 kVA, pikas 90 kVA 10 s, <10 ms; generatorius; pikų lyginimas; iki 10 lygiagrečiai

Suderinamumas

SolaX HV: TSYS-HS51 (5–13 prievadui), T-HR140 (7–14), HS160-PA (nuo 8 modulių)

Komunikacija

RS485 (skaitiklis, stebėsena), CAN (BMS), lygiagretus ryšys, DI/DO, DRM; „SolaXCloud“

Apsauga

IP66; II tipo SPD PV ir AC; izoliacijos, nuotėkio srovės ir salos režimo kontrolė; AFCI pasirenkamas

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia mažinama virš +45 °C)

Matmenys (P×G×A)

670 × 257 × 820 mm

Svoris

iki 105 kg

Montavimas

Ant sienos (laikiklis komplekte) arba ant baterijos spintos; lauke arba patalpoje

Komplekte

Laikiklis, kėlimo kilpos, 12 porų PV jungčių, baterijos ir AC jungtys, CT; skaitiklis atskirai

Garantija

Pagal gamintojo ES garantijos sąlygas; terminą šiam modeliui patvirtiname prieš užsakymą
