Aprašymas

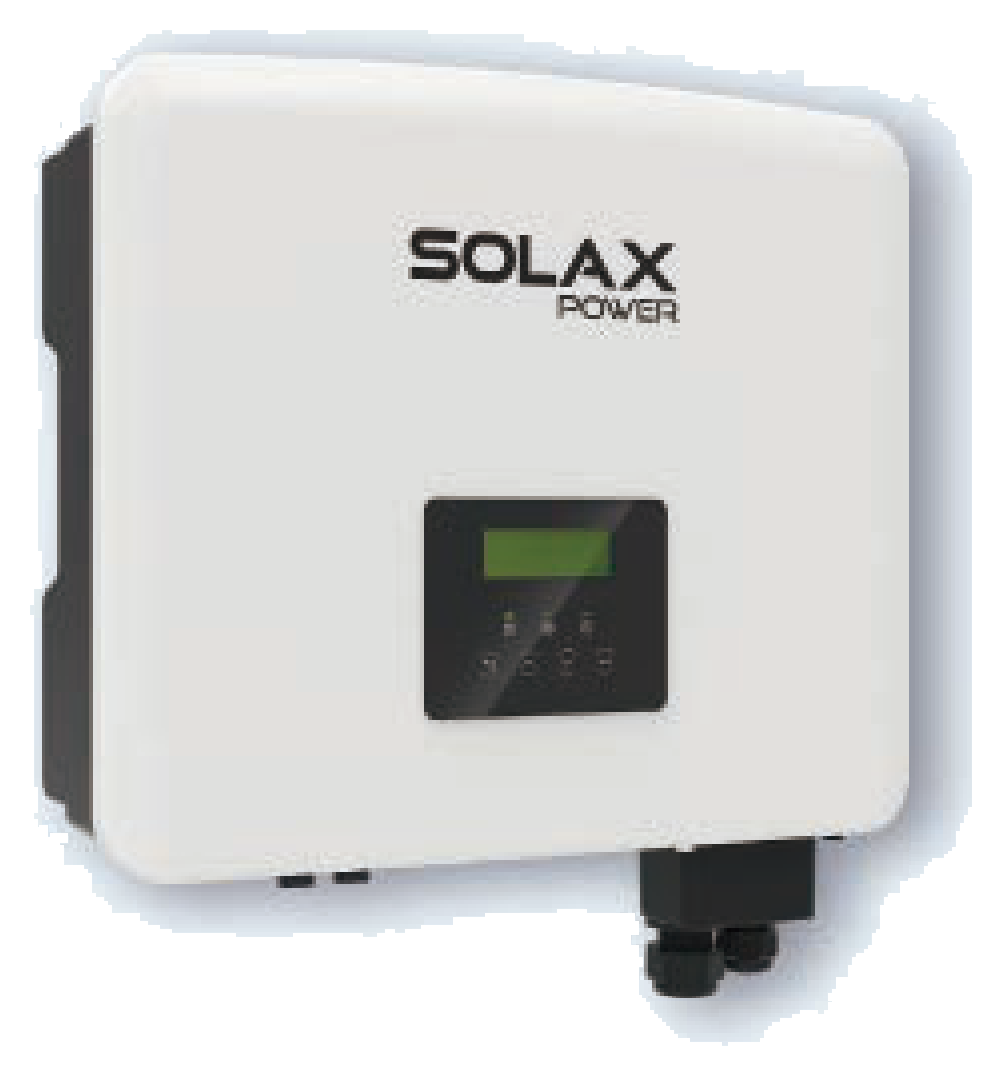

„SolaX X1-Hybrid-6.0-D“ – 6 kW vienfazis hibridinis inverteris iš serijos HYBRID G4: viename korpuse du MPPT įėjimai iki 12 kWp modulių, aukštos įtampos (80–480 V) baterijos jungtis ir rezervinio maitinimo (EPS) išvadas. Tai modelis namui su vienfaziu įvadu, kuriame kaupiklis montuojamas kartu su elektrine arba esamas tinklo inverteris keičiamas, kad būtų galima prijungti bateriją.

Saulė, baterija ir rezervas viename

Į tinklą inverteris atiduoda 6 000 W (iki 6 600 VA, 26,1 A), bateriją krauna ir iškrauna iki 30 A nuolatine srove, o iš tinklo gali krauti iki 9 200 VA galia pagal laiko zonų (ToU) grafiką. Dingus tinklui EPS išvadas per mažiau nei 10 ms perima prie jo prijungtas apkrovas: nominali rezervo galia 6 000 VA, 10 s pikas – 9 000 VA variklinių apkrovų paleidimui. D versija maitina į EPS išvadą prijungtą apkrovų skydelį; viso namo rezervui gamintojas numato M versiją su išoriniu „X1-Matebox“.

Modulių ir stygų parinkimas

Du MPPT po 16 A priima iki 12 kWp, bet vienam MPPT – ne daugiau kaip 5 000 W, tad modulius reikia dalyti į dvi stygas. MPPT langas 70–550 V, visa galia pasiekiama 225–480 V, startas nuo 90 V, didžiausias efektyvumas 97,6 %. Iš trijų X1 modelių hibridinis priima daugiausiai modulių – dienos perteklius kraunamas į bateriją.

Suderinamos baterijos

Baterijų suderinamumą SolaX skelbia savo žinių bazėje: su X1-Hybrid-6.0-D oficialiai dirba SolaX „Triple Power“ T30 (1–4 moduliai) ir T58 (1–3 moduliai) bei T-BAT HS25 / HS36 / HS51 / HS51O (2–8 moduliai); ryšys su BMS – CAN arba RS485. Kito gamintojo kaupiklį jungiame tik iš oficialaus SolaX sąrašo – patikriname prieš užsakymą. Baterijos galios kabelis tiekiamas su baterija.

Montavimas ir ryšys

Korpusas 482 × 181 × 417 mm, 24 kg, IP65, tvirtinamas ant sienos, aušinimas natūralus, triukšmas mažesnis nei 30 dB; darbinė temperatūra nuo −35 °C iki +60 °C. Tinklo srautui matuoti reikia SolaX skaitiklio DDSU666 arba CT daviklio (atskirai); stebėsena „SolaX Cloud“ per „Pocket WiFi“. Palaikomas generatorius per ATS ir lygiagretus darbas iki 15 kW.

Sauga ir garantija

Užrakinamas DC jungiklis, DC ir AC viršįtampio apsauga, izoliacijos ir nuotėkio srovės kontrolė, anti-islanding; IEC/EN 62109-1/-2, EN 50549. Garantija 5 metai, su „SolaX Cloud“ ryšiu – 10 metų nemokamai.

Techninės specifikacijos

Galia

6 kW (6 000 W), maks. 6 600 VA tinkle; EPS 6 000 VA, pikas 9 000 VA 10 s; PV iki 12 kWp

Fazės

Vienfazis, 1/N/PE, 220/230/240 V, 50/60 Hz

Srovė

Nominali 26,1 A, maks. 28,6 A; PV 16 A / 16 A; baterijos įkrova / iškrova iki 30 A

Įtampa

PV 70–550 V (visa galia 225–480 V), startas 90 V, maks. 600 V; baterija 80–480 V

Suderinamumas

SolaX Triple Power T30 / T58, T-BAT HS25 / HS36 / HS51 / HS51O (SolaX sąrašas); CAN / RS485

Funkcijos

EPS išvadas (< 10 ms), 200 % PV perteklius, 110 % AC galia, ToU valdymas, VPP, generatorius per ATS

Komunikacija

Skaitiklis DDSU666 / CT, RS485, DRM, USB; „SolaX Cloud“ per „Pocket WiFi“ (LAN / 4G pasirenkami)

Apsauga

IP65; DC ir AC viršįtampio apsauga, izoliacijos ir nuotėkio kontrolė, anti-islanding, užrakinamas DC jungiklis

Darbinė temperatūra

nuo −35 °C iki +60 °C (galia mažinama nuo 45 °C)

Matmenys (P×G×A)

482 × 181 × 417 mm

Svoris

24 kg

Montavimas

Ant sienos, laikiklis komplekte; natūralus aušinimas, < 30 dB

Komplekte

Inverteris, laikiklis, 2 poros PV jungčių, baterijos jungčių pora, RJ45 jungtys, antgaliai, įžeminimo gnybtas

Garantija

5 metai; nemokamai iki 10 metų prijungus prie „SolaX Cloud“
