Aprašymas

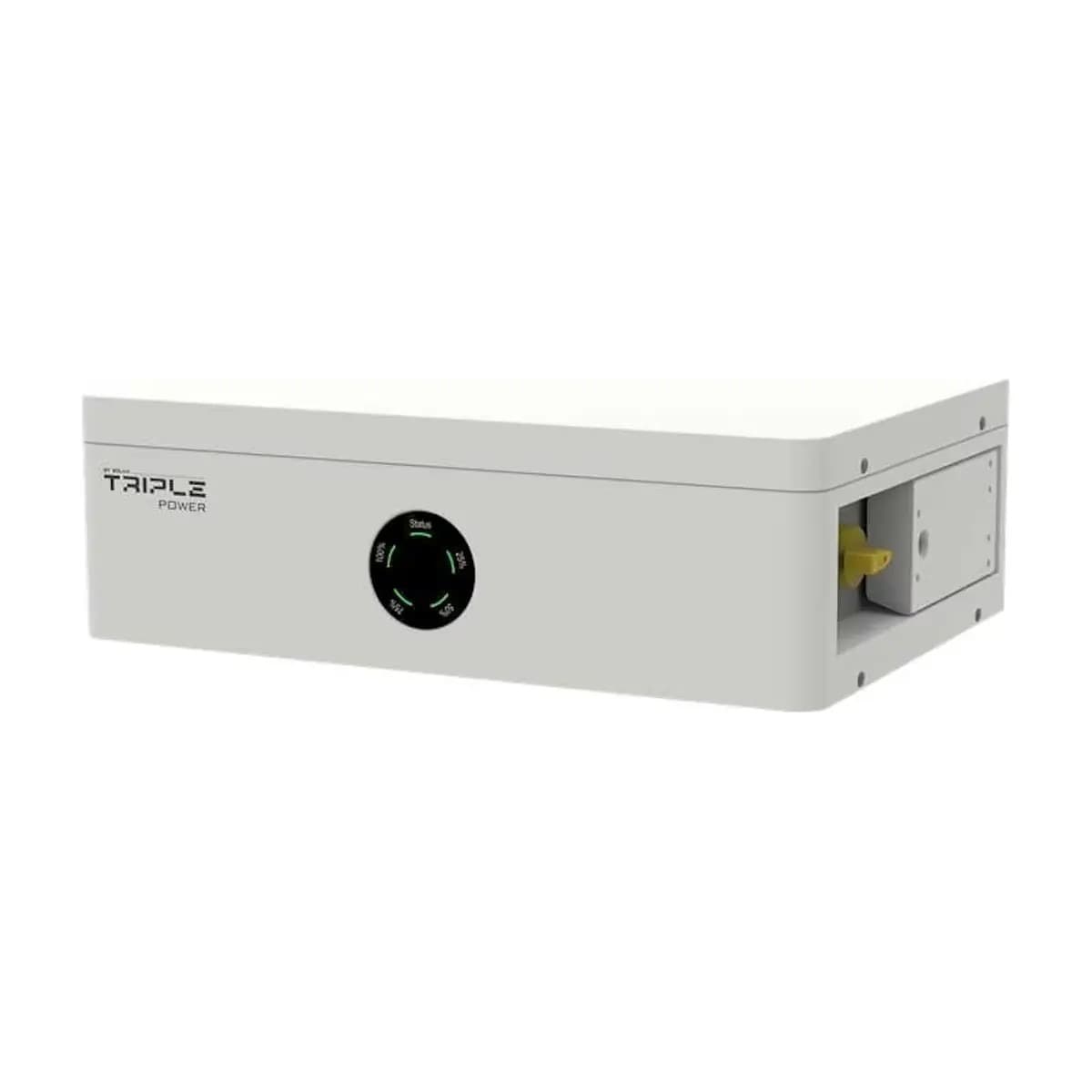

„SolaX TBMS-S51-8“ – baterijos valdymo blokas (BMS), ant kurio statomas „TSYS-HS51“ kaupiklio bokštas. Vienas valdiklis valdo nuo 2 iki 13 modulių TB-HS51: stebi elementų įtampą, srovę ir temperatūrą, jungia bateriją prie inverterio, bendrauja su juo CAN ir RS485 ryšiu ir valdo modulių pašildymą. Komplekte yra padas, laikikliai ir kabeliai.

Ką daro valdiklis

BMS turi B+ ir B− galios jungtis, BMS ryšio prievadą (RJ45, CAN + RS485), HEAT prievadą modulių pašildymui, įžeminimo jungtį ir POWER mygtuką su jungtuvu. Viduje – 750 V / 125 A DC saugiklis (EV/HEV tipo); nominali darbinė srovė 60 A, didžiausia 70 A, trumpojo jungimo srovė 3 981 A. Palaikius POWER mygtuką ilgiau kaip 15 s sistema pasileidžia be tinklo ir be saulės („black start“). Per BMS vyksta nuotolinė diagnostika ir atnaujinimai.

Matmenys ir komplektas

Valdiklis 600 × 376 × 225 mm (plotis × gylis × aukštis), 18,5 kg; padas 600 × 376 × 60 mm, 4,7 kg – kartu jie sudaro 285 mm bokšto pagrindą, prie kurio pridedama po 168 mm kiekvienam moduliui. Dėžėje: BMS, viršutinis dangtis, padas, reguliuojamas ir kampinis laikikliai sienai, varžtai ir inkarai, kabelių apsauginis dangtelis, 2 m teigiamas ir neigiamas 6 mm² galios kabeliai, 2 m ryšio kabelis, du RNB5.5-6 antgaliai ir dokumentai. Kabelių galai inverterio pusėje palikti be jungčių – RJ45 ir vandeniui atsparios jungtys pateikiamos su inverterio priedų komplektu; 60 A srovei gamintojas nurodo 10 mm² kabelį.

Suderinamumas ir versijos

Valdiklis dirba tik su moduliais TB-HS51 ir SolaX inverteriais iš oficialių sąrašų: X1-Hybrid G4 (2–8 moduliai), X3-Hybrid G4 ir X3-Ultra 15K–30K (3–13). Antram bokštui reikia atskirai užsakomo „Series Box“ (600 × 376 × 225 mm, 15 kg) su savo padu – jis jungia bokštus nuosekliai prie to paties BMS. Gamintojas gamina ir optimizatoriaus versiją TBMS-S51-8O; optimizatorius veikia tik tada, kai BMS, moduliai ir „Series Box“ yra tos pačios versijos, todėl standartinis valdiklis komplektuojamas su standartiniais moduliais.

Sauga ir garantija

IP66 korpusas, I apsaugos klasė, darbas lauke ir patalpoje. Gamintojo garantija ES rinkai „T-BAT-SYS-HV-S51“ sistemai – 10 metų (registracija „SolaX Cloud“ iki 90 dienų nuo paleidimo); priedai ir montavimo įrankiai garantija nedengiami.

Techninės specifikacijos

Srovė

60 A nominali, 70 A didžiausia; trumpojo jungimo 3 981 A

Komunikacija

CAN + RS485 (RJ45 į inverterį), HEAT prievadas moduliams

Funkcijos

Valdo 2–13 modulių TB-HS51; „black start“ POWER mygtuku; nuotolinė diagnostika ir atnaujinimai

Apsauga

IP66, I klasė; DC saugiklis 750 V / 125 A (EV/HEV)

Matmenys (P×G×A)

600 × 376 × 225 mm; padas 600 × 376 × 60 mm

Svoris

18,5 kg; padas 4,7 kg

Komplekte

BMS, dangtis, padas, 2 laikikliai, varžtai, 2 m galios (6 mm²) ir ryšio kabeliai, 2 antgaliai

Suderinamumas

Moduliai TB-HS51; SolaX X1-Hybrid G4, X3-Hybrid G4, X3-Ultra 15K–30K; „Series Box“ antram bokštui

Garantija

10 metų ES (sistemai; priedai nedengiami)
